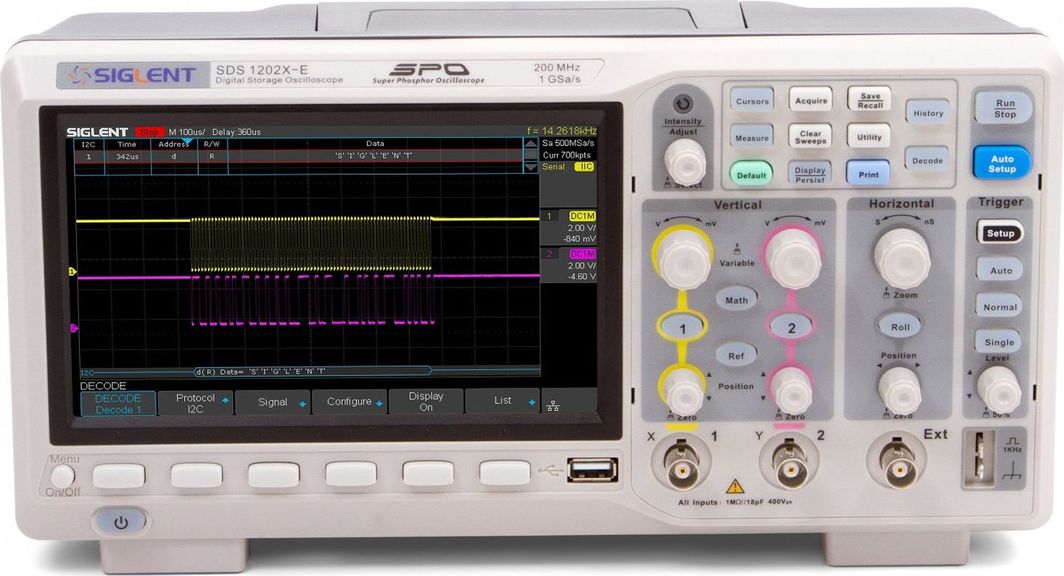

Siglent Fosforowy cyfrowy oscyloskop SIGLENT SDS1202X-E

SIGLENT SDS1202X-E – dwukanałowy fosforowy oscyloskop o przepustowości 200 Mhz, częstotliwośći próbkowania 1 GS/s, i standardowym zakresie pamięci do 14 MB.

Seria oscyloskopów SDS1000X-E różni się od poprzednich oscyloskopów SDS1000X zaawansowanym sprzętem i oprogramowaniem. Nowa linia urządzeń ma bardzo dużą prędkość przechwytywania przebiegów - do 400 000 osc/s w trybie segmentowego próbkowania. Funkcja szybkiego przekształcenia Fouriera (FFT) pozwala obsłużyć do 1 mln punktów.

Cechy

• Technologia fosforowych oscyloskopów nowej generacji
• Niski poziom hałasu
• 38 typów automatycznych pomiarów
• Obsługa wyliczenia statystyk, zoom-operacji, operacji logicznych, działań matematycznych, historii, względnych pomiarów
• Działania matematyczne z oscylogramami (FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastkowanie)
• Szybka sprzętowa funkcja Pass/Fail
• 7-calowy TFT LCD o rozdzielczości 800×480
• Szeroki wybór interfejsów: USB Host, USB Device, LAN, Pass/Fail, Trigger Out, Ext Trigger
• Obsługa wielojęzycznego wyświetlania i wbudowanej pomocy online

Dane techniczne

• Przepustowość: 200 Mhz
• Kanały: 2 + 1 zew.
• Częstotliwość próbkowania: 1 GS/s
• Max. zakres pamięci: 14 MB/ kan (jeden kanał); 7 MB/kan (dwa kanały)
• Szybkość przechwytywania przebiegów: 400,000 osc/s (tryb segmentowego próbkowania)
• Typy uruchomienia: Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video
• Czułość pionowa: 500 μv/pod - 10 V/pod
• Działania matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie, FFT, różniczkowanie, całkowanie, pierwiastek kwadratowy
• FFT (przetwarzanie): 1 M punktów
• Automatyczne pomiary: 38 typów: wyliczenia statystyk, zoom-operacjie, operacjie logiczne, działania matematyczne, historia, względne pomiary
• Dekodowanie: I2C, SPI, UART/RS232, CAN, LIN
• Wejście/wyjście: USB Host, USB Device, LAN, Pass/Fail, Trigger Out, Ext Trigger
• Wyświetlacz: 7-calowy (800×480)
• Zasilanie: AC 100-240 V, 45 Hz do 440 Hz, 50 VA maks.

Kompletowanie

• Fosforowy cyfrowy oscyloskop SIGLENT SDS1202X-E — 1 szt.
• Sondy pasywne 1x, 10x — 2 szt.
• Kabel USB — 1 szt.
• Przewód zasilania— 1 szt.

ID: 870200
