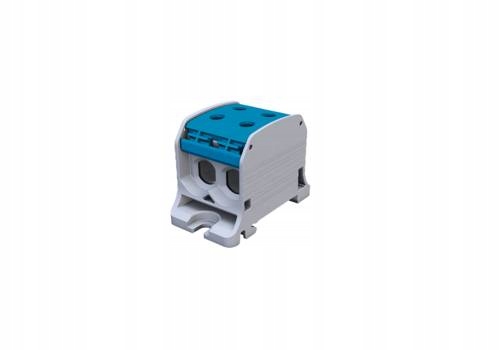

Simet Złączka szynowa gwintowa Al/Cu STB 50-2 (87320) SIMBLOCK niebieski 81002003
![Image](https://images.morele.net/description/fa/faa6751f576021821d4953b60fb20079.jpeg)
Złączka elektryczna gwintowa Simet niebieska 616234
Cechy produktu
- Kategoria produktu: SIMET SIMBLOCK
- Numer katalogowy: 81002003
- Kolor produktu: niebieski, jasnoszary
- Typ: osprzęt łączeniowy
- Typ przewodu: drut (sztywny), linka (giętki)
- Liczba otworów: 4
- Materiał wykonania: tworzywo sztuczne
- Maksymalny prąd: 150 A
- Maksymalne napięcie: 1000 AC/DC
- Liczba biegunów: 1
- Montaż: Szyna TS35 (TH35,DIN) / Płyta montażowa
- Maksymalny przekrój przewodu: 35 mm2 (linka), 50 mm2 (drut)
- Wymiary (szer. × wys. × gł.): 35,6 × 45 × 70 mm
- Certyfikaty: CE, RoHS, LVD, REACH
- Normy: IEC 60947-7-1, IEC 61238-1 (klasa A), UL-1059, UL 486E, CSA C22.2No.158-10
Seria aluminiowych złączek gwintowych STB posiada szerokie zastosowanie. Znajdują one zastosowanie w przemyśle, automatyce, turbinach wiatrowych, technologii solarnych i rozdzielnicach elektrycznych – złączki gwintowe STB to wszechstronne rozwiązanie. Ich wysoka funkcjonalność zapewnia wiele korzyści w połączeniach przewodowych. Wszystkie złącza z serii STB są bezpieczne dla instalatora zgodnie z normą DIN EN 50274, uniemożliwiając przypadkowe wkładanie palców do złączki.
Złączki gwintowe STB posiadają aluminiowe zaciski. Dzięki specjalnej powłoce zaciski te nadają się zarówno do przewodów aluminiowych, jak i miedzianych. Złączki STB posiadają certyfikaty dla przewodów wykonanych z obu tych materiałów. Wykorzystanie aluminiowych zacisków przekłada się na mniejszą wagę złączek gwintowych w porównaniu do konwencjonalnych złączek innych producentów.
SIMET oferuje rozwiązanie dla dużych przekrojów, aż do 300 mm2. Przestrzeń w złączce została zwiększona w porównaniu do konkurencyjnych złączek o maksymalnym rozmiarze 240 mm2, co ułatwia montaż kabli o dużych przekrojach.
Niezależnie od tego, czy są to przewody okrągłe, sektorowe, lity, wielożyłowe czy elastyczne, dodatkowa przestrzeń pozwala na instalację różnych rodzajów kabli. Złączki gwintowe STB umożliwiają nie tylko łączenie przewodów instalacyjnych, ale również doskonale sprawdzają się w zastosowaniach dystrybucyjnych. Seria STB SIMET jest bardzo przyjazna dla użytkownika, przede wszystkim dzięki swojej kompaktowej, zajmującej niewiele miejsca i solidnej konstrukcji. Wszystkie produkty z tej serii można montować na płytach montażowych lub szynach TS 35 zgodnie z normą IEC 60715 / DIN EN 50022.
Złącza serii STB są wyposażone w zabezpieczenie przed przebiciem prądu, co zapobiega stykaniu się przewodów w środku i potencjalnemu utlenianiu. Śruby posiadają sześciokątne łby, co umożliwia osiągnięcie wysokiego momentu obrotowego podczas montażu za pomocą klucza imbusowego, a odpowiednio ukształtowane końcówki śrub zapobiegają uszkodzeniu miękkich przewodów aluminiowych podczas instalacji. Zarówno zaciski, jak i obudowa wykonane są w taki sposób, aby skutecznie odprowadzać ciepło podczas użytkowania.
Wszystkie modele STB o przekroju ?95 mm2 są standardowo wyposażone w złącze pomiarowe, co czyni je optymalnymi do zastosowań związanych z zasileniem dodatkowych urządzeń oraz połączeniami monitorującymi, aby umożliwić nieprzerwane analizowanie i monitorowanie instalacji bez odłączania wcześniej podłączonych przewodów zasilających.
Proces instalacji jest ułatwiony dzięki dodatkowym akcesoriom. Osłony przeciwpyłowe zatrzymują niechciane zanieczyszczenia i posiadają otwory dostosowane do wymaganych rozmiarów przewodów. Złącza dostępne są w kolorach RAL – szarym, brązowym, czarnym, niebieskim i zielonym, co ułatwia identyfikację podłączanych przewodów pod napięciem, przewodów neutralnych i ochronnych. Zarówno złącza, jak i osłony mają możliwość zastosowania oznaczników do identyfikacji poszczególnych przewodów.
KORZYŚCI PRODUKTU:
- Oszczędność kosztów i miejsca oraz niewielka waga dzięki zoptymalizowanej, aluminiowej obudowie i kompaktowej konstrukcji
- Przeznaczone do stosowania ze wszystkimi rodzajami okrągłych i sektorowych przewodów litych, wielożyłowych lub elastycznych wykonanych z miedzi lub aluminium, w różnych zastosowaniach – od przemysłu po energetykę
- Produkt przyjazny dla użytkownika – łatwy w instalacji, posiadający dodatkowe funkcje i szeroki wybór akcesoriów
- Złącza pomiarowe i kontrolne dostępne standardowo w modelach STB 95
![Image](https://images.morele.net/description/26/26f815712f7ff65348fdf1622b6c0ade.jpeg)

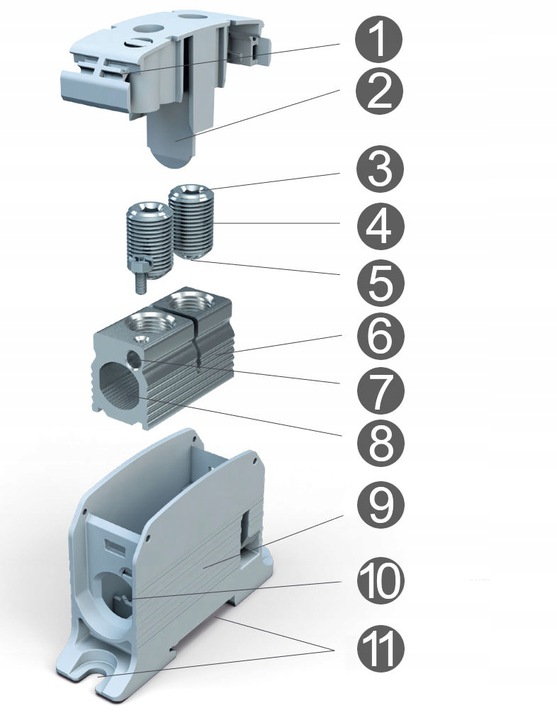

- gniazdo znacznikowe po obu stronach złączki
- ochrona przed przebiciem zapobiegająca przypadkowemu połączeniu przewodów
- gniazdo na sześciokątny klucz imbusowy dla zadawania wysokich momentów obrotowych
- gwint drobnozwojowy umożliwiający zwiększenie docisku
- specjalnie wyprofilowana końcówka wkrętów zapobiegająca uszkodzeniu przewodów
- unikalny kształt dla lepszego odprowadzania ciepła
- dodatkowe złącze pomiarowe, tylko w modelach STB-90, STB-185 i STB-300
- wewnętrznie profilowany rdzeń dedykowany do przewodów aluminiowych i miedzianych
- ryflowanie ułatwiające odprowadzanie ciepła
- otwór na przewód Al/Cu do 300 mm2
- prosta instalacja za pomocą otwartego uchwytu mocującego na płycie montażowej lub szynie TH35/DIN
