Sonel Miernik parametrów instalacji elektr. MPI-506 WMPLMPI506

Uniwersalne urządzenie do pomiaru parametrów instalacji elektrycznych

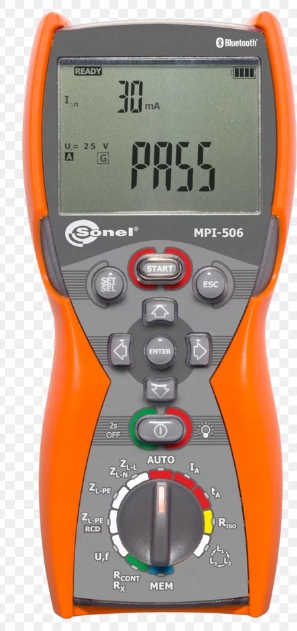

Sonel MPI-506

✔️ Pomiar parametrów pętli zwarcia oraz identyfikacja kolejności faz

✔️ Sprawdzanie bezpieczeństwa pracy wyłączników różnicowoprądowych typu AC, A

✔️ Pomiar napięcia (0...500 V) i częstotliwości sieci

✔️ Pamięć na 990 wyników.

✔️ Możliwość sprawdzania poprawności podłączenia przewodu PE za pomocą elektrody dotykowej

W zestawie znajduje się:

• 1 szt. Uniwersalne urządzenie do pomiaru parametrów instalacji elektrycznych MPI-506
• 1 szt. Adapter WS-03 do aktywacji pomiaru (wtyk UNI-Schuko)
• 2 szt Krokodylek 1 kV 20 A czerwony i żółty
• 1 szt. Futerał M-6
• 4 szt. bateria alkaliczna 1,5 V AA
• 1 szt. Szelki do urządzenia (typ M-1)
• 3 szt. Przewód 1,2 m (wtyki bananowe) czerwony / niebieski / żółty
• 1 szt. Uchwyt - zawieszka obudowy M-1
• 3 szt. Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółta
• Certyfikat kalibracji
• Instrukcja obsługi w języku polskim

Dodatkowe funkcje urządzenia

✔️ Bezprzewodowa transmisja danych do komputera.

✔️ Podświetlane przyciski.

✔️ Identyfikacja kolejności faz

✔️ Pomiar rezystancji połączeń ochronnych i wyrównawczych

✔️ Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów

✔️ Pomiar rezystancji małym prądem z sygnalizacją dźwiękową

✔️ Pomiar rezystancji izolacji

✔️ Napięcia probiercze 100 V, 250 V, 500 V

✔️ Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądem

Dlaczego warto wybrać miernik SONEL MPI-506?

✔️ PROSTOTA I ZAAWANSOWANIE - Najmniejszy miernik na świecie z tak szerokim zakresem funkcji pomiarowych.

✔️ KONTROLA BEZPIECZEŃSTWA INSTALACJI- Pozwala na kontrolę bezpieczeństwa domowych i przemysłowych instalacji elektrycznych. Szybki pomiar (kilka sekund!) impedancji pętli zwarcia w obwodach z wyłącznikami RCD.

✔️ ODPORNOŚĆ NA WARUNKI ŚRODOWISKOWE- Obudowa o poziomie szczelności IP67 zapewnia ochronę przed pyłami i wodą.

✔️ KOMUNIKACJA I OPROGRAMOWANIE- Dane pomiarowe można przesyłać bezprzewodowo za pomocą technologii Bluetooth. Dane można zapisać w popularnych formatach i wydrukować za pomocą czytnika Sonel Reader.

Sprawdzenie poprawności wykonania połączeń przewodu ochronnego

✔️ Po podłączeniu urządzenia, dotknąć palcem elektrodę dotykową i odczekać około 1 s

✔️ Jeśli na przewodzie ochronnym PE jest obecne napięcie, urządzenie wyświetli symbol PE

✔️ Jeśli wykonane są błędne połączenia, tj. przewód PE podłączony do przewodu fazowego, urządzenie wyda ciągły sygnał dźwiękowy

✔️ Możliwość sprawdzenia ta dotyczy wszystkich funkcji pomiarowych związanych z wyłącznikami RCD oraz pętlami zwarcia, z wyjątkiem pomiaru ZL-N,L-L.

📢 UWAGA W przypadku wykrycia niebezpiecznego napięcia na przewodzie ochronnym PE należy natychmiast przerwać pomiary i usunąć błąd w instalacji.

• Należy upewnić się, że w czasie pomiaru nie stajemy na izolowanej podłodze. W przeciwnym razie wynik sprawdzenia może być błędny.
• Próg, dla którego następuje sygnalizacja przekroczenia dopuszczalnego napięcia na przewodzie PE, wynosi około 50 V.

Budowa miernika

1- Gniazdo pomiarowe

2- Elektroda dotykowa

3- SET/SEL wejście do ustawień miernika oraz wybór cyfry do zmiany

4- Przesunięcie/ wybór; prawo/lewo, góra/dół

5- Włączanie (nacisnąć krótko) i wyłączanie (nacisnąć i przytrzymać), podświetlanie ekranu (nacisnąć krótko)

6- Obrotowy przełącznik funkcji pomiarowych

7- Zatwierdzenie wyboru

8- ESC- powrót do poprzedniego ekranu oraz wyjście z funkcji

9- Uruchamianie procedury pomiarowej

Oprogramowanie wspomagające urządzenie Sonel MPI-506

✔️ SONEL READER

• Gromadzenie danychhistorycznych i porównywanie z wynikami bieżącymi przeniesionymi z pamięci miernika.
• Możliwość transferu danych do komputera, zapisywanie w popularnych formatach i wydrukowanie danych.
• Monitorowanie degradacji izolacji
• Planowanie prac remontowych.

✔️SONEL SCHEMATIC

• Tworzenie rysunków
• Projektowanie
• Importowanie zeskanowanych schematów i dodawanie elementów
• Schematy instalacji elektrycznych.

✔️SONEL POMIARY ELEKTRYCZNE 6

• Pomoc w tworzeniu protokołów pomiarowych
• Ułatwienie procesu dokumentowania
• Automatyzacja
• Struktura drzewiasta dokumentu

Dane techniczne:

Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa wg PN-EN: 61010 IV 300 V, III 600 V
• Stopień ochrony: IP67
• Rodzaj izolacji wg PN-EN: 61010-1 i IEC 61557 podwójna
• Wymiary: 220 x 98 x 58 mm

Pamięć i komunikacja

• Pamięć wyników: 990 komórek, 10 000 rekordów
• Transmisja wyników: Bluetooth

Pozostałe informacje

• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm PN-EN 61326-1 PN-EN 61326-2-2

Specyfikacja

OZNACZENIA W TABELI

• 1- Zakres pomiarowy
• 2- Zakres wyświetlania
• 3- Rozdzielczość
• 4- Dokładność

A- Impedancja pętli zwarcia

• A1- Pętla zwarcia ZL-PE, ZL-N, ZL-L
• A2- Pętla zwarcia ZL-PE w trybie RCD

B- Pomiary parametrów wyłączników RCD

• B1- RCD ogólnego typu i krótkozwłoczny
• B2- RCD selektywny
• B3- Pomiar prądu zadziałania RCD IA, dla prądu różnicowego sinusoidalnego (typ AC)
• B4- dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A)

C- Rezystancja izolacji

• C1- Napięcie pomiarowe 100 V
• C2- Napięcie pomiarowe 250 V
• C3- Napięcie pomiarowe 500 V

D- Rezystancja przewodów ochronnych i wyrównawczych

• D1- Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA
• D2- Pomiar rezystancji małym prądem

Wskazania kolejności faz zgodne, przeciwne, napięcie UL-L: 100 V…440 V (45 Hz…65 Hz)
