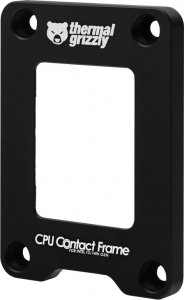

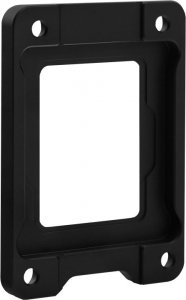

Thermal Grizzly Ramka kontaktowa LGA 1700 TG-CF-i13G CPU Contact Frame

Thermal Grizzly Ramka kontaktowa LGA 1700 TG-CF-i13G CPU Contact Frame

Intel 13. i 14. generacji CPU Contact Frame od Thermal Grizzly to pomoc montażowa, która zastępuje oryginalny zintegrowany mechanizm ładowania (ILM) płyty głównej, aby zapewnić lepszą wydajność chłodzenia coolerów CPU dzięki zoptymalizowanemu naciskowi na styk. Dzięki ramce stykowej procesora Intel 13./14. generacji producent zaktualizował dobrze znaną pomoc montażową dla płyt głównych Intel z gniazdem LGA1700. W porównaniu do poprzednika montaż ramy został znacznie uproszczony dzięki zmienionemu konturowi wewnętrznemu. Eliminuje to na przykład potrzebę użycia określonego momentu obrotowego podczas montażu.

Najważniejsze cechy

• Ramka montażowa CPU od Thermal Grizzly
• Dla płyt głównych Intel Socket LGA-1700
• Kompatybilna tylko z procesorami Intel 13. i 14. generacji
• Niższe temperatury procesora
• Łatwa konstrukcja
• Wysoka kompatybilność
• Anodyzowane aluminium

Podkręcanie do granic możliwości

Ze względu na zmienione wymiary procesorów Intel Raptor Lake (Intel Core 13. i 14. generacji) dla gniazda Intel Socket LGA1700 w porównaniu do procesorów Socket 1200 (i starszych generacji, takich jak Socket LGA115X), a także towarzyszące im zmiany wymiarów gniazda, konieczne stało się zastosowanie nowych wsporników montażowych dla chłodzeń CPU. Ponadto, standardowy ILM ma punkty styku tylko w środku wydłużonego procesora. Ze względu na wynikający z tego nierównomierny nacisk procesora na gniazdo, powierzchnia zintegrowanego rozpraszacza ciepła (IHS) zakrzywia się wklęsło, powodując, że płyta bazowa chłodzenia procesora spoczywa głównie na krawędziach IHS, a tym samym nie pokrywa termicznego "gorącego punktu" w środku procesora. Ramka stykowa procesora Intel 13. i 14. generacji zastępuje ILM płyty głównej. Wklęsłej krzywiźnie procesora zapobiega specjalny wewnętrzny kontur, który podczas montażu przenosi nacisk ze środka na krawędzie. Zwiększa to potencjalny obszar kontaktu z chłodzeniem procesora, a zwłaszcza "hotspot" może być lepiej pokryty.

Montaż i kompatybilność

Montaż ramki stykowej jest bardzo łatwy i wymaga zaledwie kilku kroków. W zależności od zastosowanej chłodnicy procesora i zastosowanego procesora, temperatura procesora może zauważalnie spaść. Ramka kontaktowa procesora 13./14. generacji jest kompatybilna z procesorami 12., 13. i 14. generacji dla gniazda LGA1700. Ponadto ramka jest kompatybilna z procesorami, których zintegrowany radiator (IHS) nie został zeszlifowany o więcej niż 0,2 milimetra. Podczas montażu należy zwrócić uwagę, aby pod ramą nie znajdowały się żadne elementy elektroniczne. Jest to szczególnie ważne w przypadku płyt głównych w formacie Mini-ITX.

Cechy produktu

• Materiał Anodowane aluminium
• Kolor Czarny
• Wymiary 51 x 6 x 71 mm
• Kompatybilność Intel LGA 1700 /Intel 13, i 14, generacji/

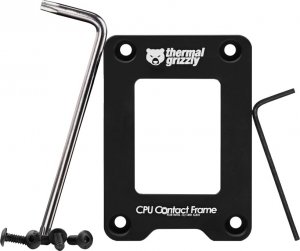

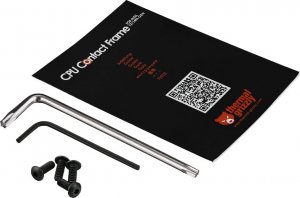

• Akcesoria w zestawie 1x klucz kątowy T20
• Producent Thermal Grizzly
