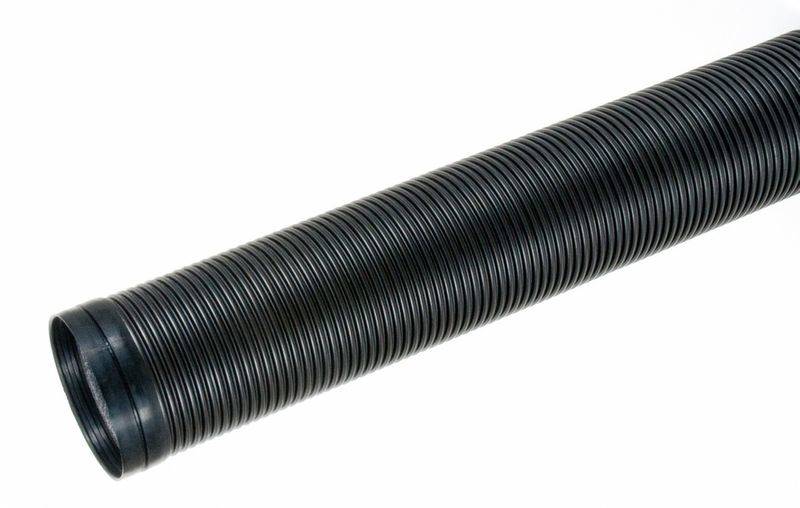

Vasco Kanał HRV śr. 200/170 (długość 2000 mm) VASCO 11VE41110

Kanał HRV śr. 200/170 (długość 2000 mm) VASCO 11VE41110 VASCO

W systemie VASCO SILENT VENTILATION kanały HRV o średnicy 20 cm służą do połączenia do rekuperatora czerpni i wyrzutni, a po stronie wewnętrznej rozdzielaczy EasyFlow. Kanały HRV, oprócz innych zalet, odznaczają się zdolnością do tłumienia dźwięków od wentylatorów w rekuperatorze.

CHARAKTERYSTYKA PRODUTKU:

• Cicha wentylacja - Kanały HRV wprowadzają dzięki swoim właściwościom nową jakość do domowych systemów wentylacji. Wynika to przede wszystkim z ich zdolności do wyciszenia całego systemu. Stosowane dawniej tradycyjne kanały z blachy stalowej, nawet z dodatkowo montowanymi tłumikami akustycznymi, w żaden sposób nie mogą się równać z HRV po względem akustyki, bo w  przypadku HRV cała ich długość działa jak tłumik. Dzieje się tak dzięki zastosowaniu w HRV dwu rodzajów materiału - zewnętrzna warstwa służy utrzymaniu stabilności i szczelnych połączeń pomiędzy odcinkami i jest wykonana z tworzywa HDPE, wewnętrzna warstwa kanału HRV jest zbudowania z pianki poliolefinowej doskonale pochłaniającej fale akustyczne.

• Do czerpni i wyrzutni - Kanały HRV służą do wykonywania połączeń do rekuperatora. Zarówno z zewnątrz – z czerpni i wyrzutni, jak i po stronie wewnętrznej - od rozdzielaczy EasyFlow nawiewów i wyciągów z poszczególnych pomieszczeń. Jeśli chodzi o połączenie rekuperatora z czerpnią (a także wyrzutnią) kluczowe znaczenie dla trwałości i bezpieczeństwa instalacji ma to, że stanowiąca wewnętrzną warstwę kanału HRV pianka poliolefinowa ma strukturę zamkniętokomórkową i jest całkowicie odporna na wodę i niską temperaturę. Jest to ważne, ponieważ na przyłączu z czerpni podczas opadów może być zaciągana woda i śnieg, a z kolei na wyrzucie może się wydostawać woda kondensacyjna z wnętrza rekuperatora.

• Do rozdzielaczy EASYFLOW - Wszystkie elementy kanałów HRV mają tę samą średnicę zewnętrzną 20 cm, co gwarantuje brak przewężeń w instalacji, które mogłyby skutkować głośnością. W przestrzeni mieszkalnej budynku, na odcinkach między rekuperatorem, a rozdzielaczami EasyFlow kanały HRV najczęściej montowane są jako piony pomiędzy kondygnacjami. Ponieważ kanały HRV mają zdolność pochłaniania dźwięków, nie stosuje się na nich dodatkowej izolacji akustycznej z wełny mineralnej, która jest konieczna w przypadku kanałów wentylacyjnych z blachy stalowej, dzięki temu średnica kanałów HRV 20 cm jest średnicą całkowitą, co ułatwia planowanie zabudowy pionów wentylacyjnych w przestrzeni budynku.

• Szczelność instalacji z HRV - Poszczególne odcinki kanałów HRV są połączone systemowymi łącznikami z EPDM, czyli syntetycznego materiału o właściwościach gumy, ale wielokrotnie trwalszego i dlatego stosowanego na przykład w uszczelnianiu szyb w nowoczesnych oknach. Łączniki z EPDM są elastyczne i nie odkształcają się, nie stracą swojej elastyczności nawet po kilkudziesięciu latach. Gwarantuje to utrzymanie szczelności połączeń. Należy jednak pamiętać, że łączniki elastyczne nie stanowią połączenia mechanicznego i sprawdzić zwłaszcza przed zabudową, czy wykonawcy instalacji zrobili odpowiednie stężenia mocując kanały HRV do ścian.

• Łatwe czyszczenie - Wielką zaletą instalacji zbudowanej z kanałów HRV jest łatwość demontażu i powtórnego montażu poszczególnych elementów, co będzie ważne dla czyszczenia systemu kanałów instalacji wentylacyjnej. Wewnętrzna pianka kanałów HRV jest wytrzymała mechanicznie i odpowiednie, miękkie szczotki stosowane w specjalistycznych urządzeniach, nie uszkodzą jej podczas czyszczenia systemu wentylacji, które jest zalecane co 10 lat eksploatacji. Dzięki trwałej elastyczności łączników z EPDM i łatwości demontażu kanałów HRV bez problemu będzie dostać się do wnętrza instalacji wentylacyjnej od strony rekuperatora i wyczyścić odcinki kanałów o jednolitej średnicy, aż do rozdzielaczy systemu kanałów EasyFlow.

• Czerpnie i wyrzutnie -  W skład systemu kanałów HRV wchodzą również systemowe zakończenia kanałów wyprowadzanych na zewnętrzne ściany lub dach budynku. Co do czerpni świeżego powietrza i wyrzutni zużytego istnieje szereg wymogów co do ich usytuowania, ale ogólną zasadą jest to, że zdecydowanie korzystniejszym rozwiązaniem będzie wykonanie zarówno czerpni jak i wyrzutni na ścianach. Będzie to rozwiązanie bezpieczniejsze dla budynku, estetyczniejsze i tańsze. W skład systemu kanałów HRV wchodzą dedykowane rozwiązania: bardzo dobrej czerpni/wyrzutni ściennej, o konstrukcji gwarantującej brak zacieków na elewacji; zespołu elementów służących wykonaniu czerpni/wyrzutni dachowej zarówno do dachów skośnych, jak i płaskich; jak również do szczególnego rozwiązania jakim jest wykonanie czerpni/wyrzutni ściennej przy wyjściu z budynku na poziomie piwnicy.

• Izolacja termiczna kanałów HRV -  Izolacja termiczna, co do zasady, ma sens pomiędzy obszarami o znacznych różnicach temperatur. Taka sytuacja nie występuje w układzie wentylacji w budynku jednorodzinnym na odcinkach pomiędzy rekuperatorem, a pomieszczeniami wentylowanymi, ponieważ rekuperator nigdy nie wypuści do kanałów nawiewu powietrza o temperaturze niższej niż 15°C. Warto wiedzieć, że jeśli w tradycyjnych instalacjach z kanałach blachy stalowej stosuje się maty z wełny mineralnej, to nie ze względu na izolację termiczną, ale akustyczną, ponieważ wełna mineralna wygłusza dźwięki, które mogą powstawać w kanałach z blachy stalowej. Inna sytuacja jest z reguły na odcinkach kanałów HRV prowadzących od rekuperatora do zlokalizowanych na ścianach zewnętrznych czerpni i wyrzutni. Tu dodatkowa izolacja termiczna może być potrzebna w sytuacji gdy powietrze z czerpni będzie prowadzone do reperatora przez ogrzewane pomieszczenie. Dlatego w projekcie instalacji wentylacyjnej  przygotowanym przez Vasco zawsze znajdują się wskazówki co do niezbędnej dodatkowej izolacji termicznej.

https://terme.pl/data/gfx/pictures/large/2/8/12082_1.jpg

• Typ produktu: KANAŁ
• Długość: 2000 mm
• Średnica zewnętrzna: 200 mm
• Średnica wewnętrzna: 170 mm
• Budowa warstwowa: zewnętrzna rura osłonowa – HDPE, od wewnątrz materiał izolacyjny – pianka poliolefinowa o strukturze zamknięto-komórkowej, nie chłonącej wody
• Montaż odcinków kanałów HRV: za pomocą systemowych łączników z EPDM
• Kod producenta: 11VE41110
