WENTYLATOR KANAŁOWY ODŚRODKOWY

VENTS VKMz 150 OCYNK

ZALETY:

• ŚREDNICA KRÓĆCA - 148 mm (DO KANAŁU 150 mm)
• WYSOKA WYDAJNOŚĆ - MAX 455 m3/h
• MOC SILNIKA - 78 W
• GŁOŚNOŚĆ - 46 dB(A)/3m
• CIŚNIENIA (SPRĘŻ) - MAX 325 Pa
• RENOMOWANY PRODUCENT - VENTS
• ŁOŻYSKA KULOWE W STANDARDZIE
• TEMP. PRACY - DO +55 °C
• OBUDOWA Z BLACHY STALOWEJ OCYNKOWANEJ
• MOŻLIWOŚĆ REGULACJI OBROTÓW
• WBUDOWANE ZABEZPIECZENIE TERMICZNE SILNIKA
• HERMETYCZNA PUSZKA PRZYŁĄCZENIOWA W KOMPLECIE
• WYGODNY UCHWYT MONTAŻOWY W KOMPLECIE

OPIS

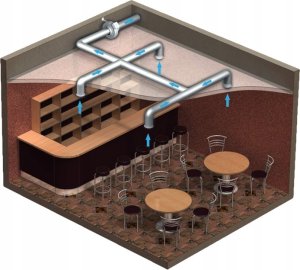

Wentylatory kanałowe odśrodkowe serii VKMz, są przeznaczone do nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, budynków jednorodzinnych, zbiorowego zamieszkania oraz użyteczności publicznej. Dzięki solidnej obudowie wykonanej z ocynkowanej stali, wentylatory są odporne na uszkodzenia mechaniczne i warunki atmosferyczne.

BUDOWA

Wentylatory posiadają jednofazowe silniki zewnętrznego wirnika, wyposażone w łopatki odginane do tyłu. Silniki wyposażone są w zabezpieczenie zapobiegające ich przegrzaniu z automatycznym restartem. Zastosowane silniki mają łożyska kulkowe. Wentylator jest poddawany dynamicznemu wyważaniu w celu uzyskania odpowiednich parametrów i niskiego poziomu hałasu. Klasa ochrony: IP X4.

REGULACJA PRĘDKOŚCI

Wentylatory serii VKMz są fabrycznie wyposażone w hermetyczną puszkę przyłączeniową zamontowaną na obudowie wentylatora.

Dzięki odpowiedniej konstrukcji wentylator może współpracować z regulatorem obrotów silnika. Wydajność wentylatora można płynnie regulować (regulator tyrystorowy) lub skokowo (regulator transformatorowy). Wentylatory mogą być podłączone w grupy do jednego sterownika, pod warunkiem, że moc i prąd nie przekraczają nominalnych parametrów regulatora.

MONTAŻ

Wentylator można zamontować pod dowolnym kątem. Może być przymocowany bezpośrednio do podłoża, ściany lub sufitu za pomocą wzmocnionych wsporników, które są dostarczane w komplecie. Podłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym dostępnym w DTR.

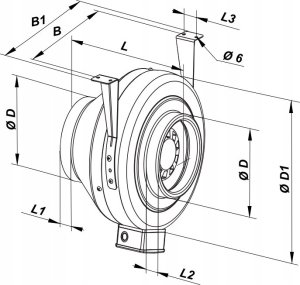

WYMIARY [MM]

• ØD - 148
• ØD1 - 278
• B - 294
• B1 - 334
• L - 200
• L1 - 25
• L2 - 23
• L3 - 30

DANE TECHNICZNE

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Moc - 78 W
• Wydatek powietrza - 455 m3/h
• Poziom hałasu - 46 dB(A)/3m
• Maksymalne ciśnienie statyczne - 325 Pa
• Obroty silnika - 2760 obr./min.
• Pobór prądu - 0,34 A
• Maksymalna temperatura pracy - +55 °C
• Stopień ochrony IP - X4
• Waga - 3,3 kg

Model             Wydajność        Moc          Obroty silnika      Ciśnienie (spręż)  Pobór prądu

VKMz 100         250 [m3/h]       72 [W]        2820 [obr/min]         360 [Pa]                  0,32 [A]

VKMz 125         330 [m3/h]       78 [W]        2820 [obr/min]         325 [Pa]                  0,34 [A]

VKMz 150         455 [m3/h]       75 [W]        2770 [obr/min]         325 [Pa]                  0,33 [A]

VKMz 160         455 [m3/h]       78 [W]        2760 [obr/min]         325 [Pa]                  0,34 [A]

VKMz 200       1000 [m3/h]     157 [W]        2740 [obr/min]         545 [Pa]             &
