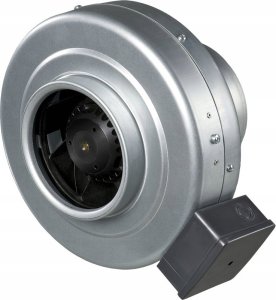

Vents INLINE CENTRIFUGAL FAN VENTS VKMZ 200

Wentylator VKMz200

Wentylator VKMz200 z serii VKMz jest używany do nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, indywidualnych budynków, osiedli mieszkaniowych, a także obiektów użyteczności publicznej.

Opis techniczny

Obudowa wentylatora jest wykonana z galwanizowanej stali. Posiada szczelną skrzynkę złączeniową.

Silnik

W wentylatorach stosowane są jednofazowe silniki zewnętrznego wirnika, których łopatki są wygięte do tyłu. Silniki mają wbudowane zabezpieczenie termiczne z automatycznym restartem, chroniące przed przegrzaniem. Silniki te wyposażone są w łożyska kulkowe. Każda turbina przechodzi dynamiczne wyważanie podczas montażu, aby zapewnić odpowiednie parametry i cichą pracę wentylatora. Klasa ochrony: IP X4.

Regulacja prędkości

Wydajność wentylatora może być płynnie regulowana (za pomocą tyrystorowego regulatora, np. RS-1-400) lub skokowo (za pomocą transformatorowego regulatora). Wentylatory mogą być podłączone w parze do jednego sterownika, o ile moc i prąd nie przekraczają parametrów nominalnych regulatora.

Regulatory nie są dołączone do zestawu

Montaż

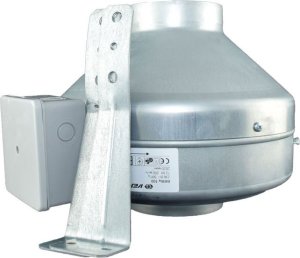

Wentylatory można zamontować pod dowolnym kątem w stosunku do osi. Mogą być mocowane bezpośrednio do podłoża, ściany lub sufitu za pomocą mocnych wsporników, które są częścią zestawu. Podłączenie elektryczne i instalacja powinna być wykonana zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

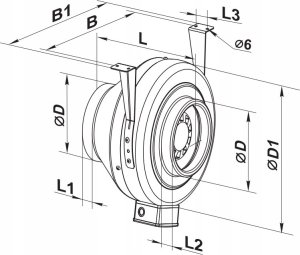

Wymiary [mm]:

• D 198
• D1 332
• B 340
• B1 380
• L 245
• L1 25
• L2 29
• L3 40

Dane techniczne:

• Rodzaj: Wentylator kanałowy
• Model: VKMz
• Materiał: stal galwanizowana
• Kolor: srebrny
• Średnica otworu [mm]: 200
• Średnica montażowa wentylatora [mm]: 198

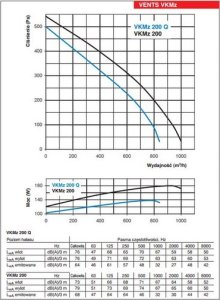

• Wydajność [m3/h]: 1000
• Głośność [dB(A)]: 50
• Moc [W]: 157
• Obroty [obr./1min]: 2740
• Typ łożysk: kulkowe
• Maksymalna temperatura pracy [°C]:-25 +55
• Spręż/ ciśnienie statyczne [Pa]:
• Zasilanie [V/Hz]: 230/50
• Stopień ochrony: IP X4
• Producent: VENTS
