Wilo Wilo-DrainLift MINI3-XS/WC-EF kompaktowa pompownia ścieków z fekaliami

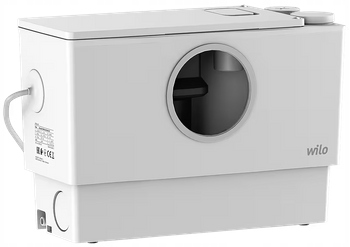

Kompaktowa pompa DrainLift MINI3-XS/WC-EF

Wydajna pompa gotowa do podłączenia, idealna do odwadniania umywalki, prysznica, wanny i toalety.

Zastosowanie

Przeznaczona do zbierania i pompowania nieczystości domowych, w tym ścieków zawierających substancje fekalne.

Zgodność z normą 12050

Pompa spełnia wymagania normy EN 12050-3.

W przypadku urządzeń zgodnych z normą 12050-3 należy przestrzegać następujących zaleceń:

• wszystkie elementy odwadniające powinny znajdować się w tym samym pomieszczeniu.
• zgodnie z przepływem zwrotnym powyżej pompy, powinna znajdować się inna toaleta.

Konstrukcja

To kompaktowa i całkowicie zanurzona pompa z pompą zatapialną. Wyposażona jest w obrotowe ostrze, które skutecznie rozdrabnia fekalia w ściekach. Rejestracja poziomu cieczy odbywa się poprzez pływak pionowy. Pompa posiada wbudowany filtr z węglem aktywnym do odpowietrzania.

Pompa oferuje maksymalnie pięć różnych przyłączy:

• 1x dopływ 50 mm (DN 40), bez klapy zwrotnej, z fabrycznie zamkniętym przyłączem w górnej pozycji.
• 2x dopływ 50/63 mm (DN 40/50), z klapą zwrotną, z fabrycznie otwartymi przyłączami w poziomym ułożeniu w lewo i w prawo.
• 1x przyłącze do toalety 110 mm (DN 100), z fabrycznie otwartym przyłączem skierowanym do przodu. Może również być używane w poziomym ułożeniu w prawo, gdy jest to konieczne. Przyłącze ma fabrycznie zamknięte otwarcie.
• 1x przyłącze tłoczne 40/50 mm (DN 32/40), z klapą zwrotną, z fabrycznie otwartym przyłączem w górnej pozycji.

• 1x manszeta 40/50 mm (DN 32/40) do odpływu ciśnieniowego.
• 2x opaska zaciskowa 32-50 mm.
• 1x manszeta 110 mm (DN 100).
• 1x pierścień zaciskowy.
• 1x opaska zaciskowa 110-130 mm.
• 2x dopływ 63 mm (DN 50).
• 2x manszeta 50/63 mm (DN 40/50).
• 2x zabezpieczenie przed przepływem zwrotnym.
• 4x zaciski rurowe 50-70 mm.
• 2x opaska zaciskowa 32-50 mm.
• 2x zatyczki.
• 4x pierścienie uszczelniające.
• Mocowanie na podłożu (zabezpieczenie przeciwwyporowe): 2x kątowniki mocujące ze śrubami i kołkami.
• Instrukcja montażu i obsługi.

Dopuszczalne parametry pracy:

• Temperatura przetłaczanych ścieków T: 3 °C
• Maks. chwilowa temperatura przetłaczanych ścieków T: 75 °C (do 5 minut)
• Temperatura otoczenia T: 3 °C
• Maks. ciśnienie robocze PN: 1 bar

Dane techniczne silnika:

• Napięcie zasilania: 1~230 V, 50 Hz
• Tolerancja napięcia: ±10 %
• Znamionowa moc silnika P2: 0,42 kW
• Znamionowa prędkość obrotowa n: 2800 1/min
• Znamionowy prąd znamionowy IN: 3,5 A
• Klasa izolacji: F
• Stopień ochrony silnika: IP68
• Maks. częstotliwość załączania t: 20 razy na godzinę

Materiały:

• Materiał zbiornika: ABS
• Korpus pompy: PP-GF20
• Wirnik: PP-GF20

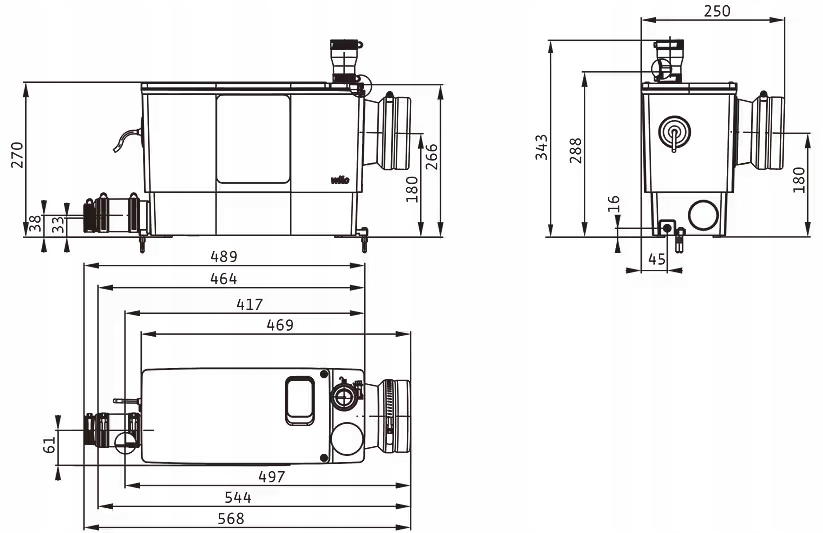

Wymiary montażowe:

• Przyłącze strony ssawnej: DN 32
• Przyłącze strony tłocznej: DN 32
