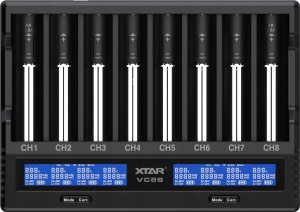

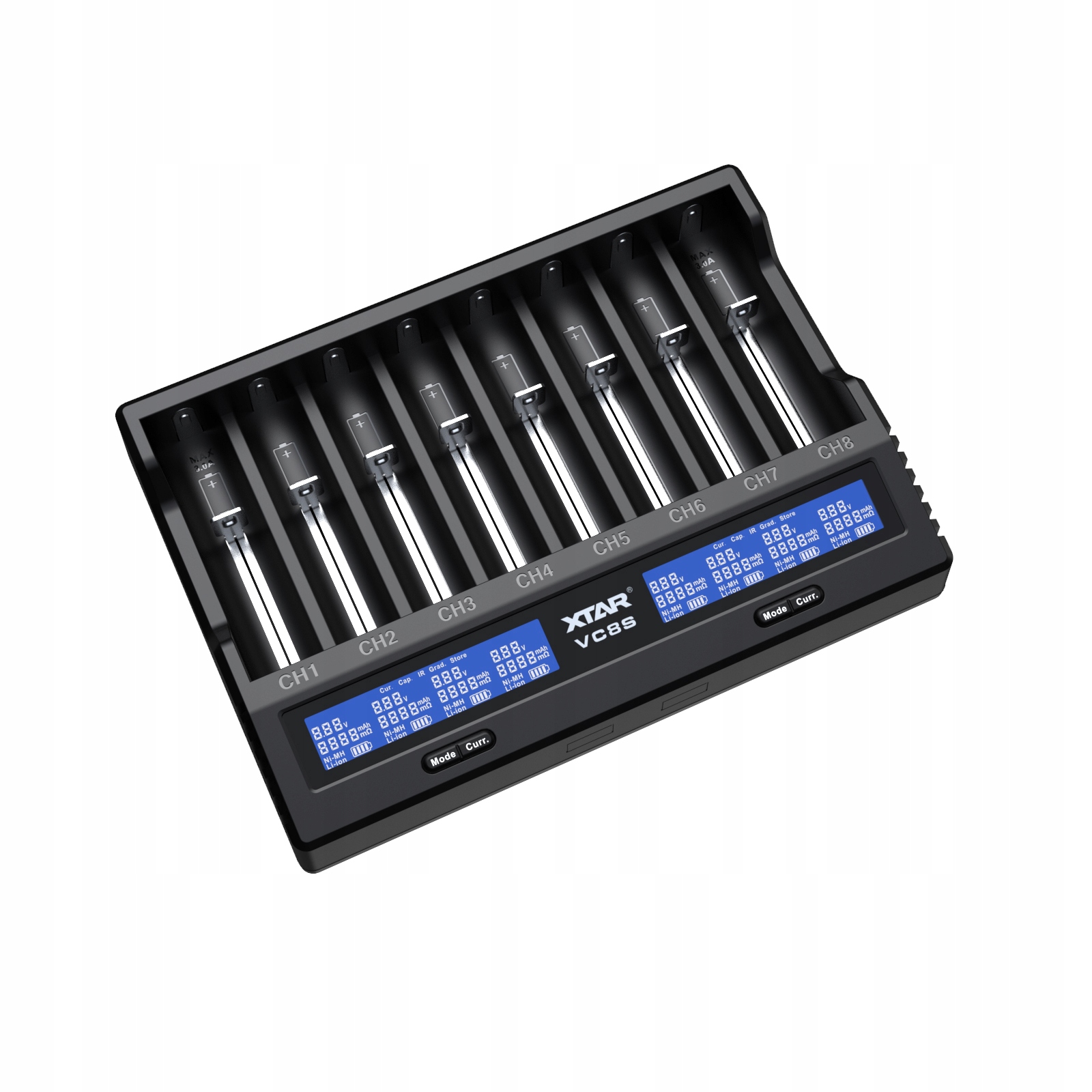

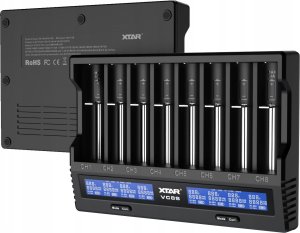

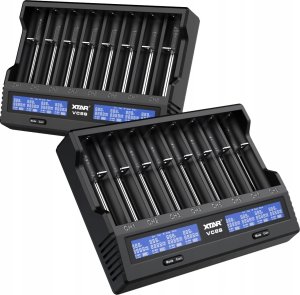

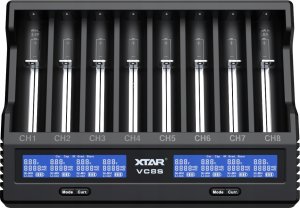

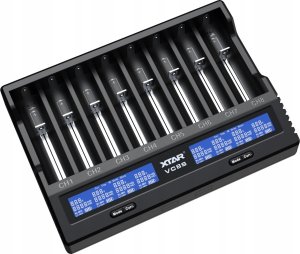

Wysokiej jakości, zaawansowana ładowarka procesorowa

Xtar VC8S

do akumulatorów Li-ion oraz Ni-MH w rozmiarach 18650, 20700/21700, AA, AAA i wielu innych...

Główne cechy urządzenia

• trzystopniowy proces ładowania TC/CC/CV dla akumulatorów Li-ion
• metoda ładowania Ni-MH 0ΔV oraz -ΔV
• osiem niezależnych kanałów ładowania
• regulowany prąd ładowania
• wyświetlacz LCD pokazujący napięcie i prąd ładowania oraz rezystancję wewnętrzną
• pomiar pojemności (po rozładowaniu)
• tryb storage - do przechowywania akumulatorów
• funkcja reaktywacji głęboko rozładowanych ogniw
• zabezpieczenia przed zwarciami, odwrotnym włożeniem akumulatora, przeładowaniem i zbyt wysokim prądem ładowania

Xtar to renomowany producent wysokiej jakości ładowarek do akumulatorów Li-ion oraz latarni. Produktami Xtar zachwycają się klienci z ponad 120 krajów, w tym z USA, Niemiec, Japonii i Rosji. Ładowarki Xtar są wykonane z najwyższej jakości materiałów, od obudowy po skuteczną elektronikę. Wszystkie ładowarki Xtar posiadają certyfikat CE, wymagany na rynkach europejskich.

VC8S to ulepszona wersja popularnej ładowarki VC8.  VC8S to ładowarka z trzystopniowym procesem ładowania TC/CC/CV dla akumulatorów Li-ion oraz 0ΔV oraz -ΔV dla akumulatorów Ni-MH. Ładuje 1-8 ogniw Li-ion o napięciu 3,6/3,7V oraz Ni-MH o dowolnej pojemności w rozmiarach AAA/R03, AA/R6, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700,18700, 20700, 21700 - również z zabezpieczeniem, 22650, 25500, 26650. W dwóch skrajnych kanałach możliwe jest ładowanie akumulatorów o niskiej rezystancji wewnętrznej nawet prądem 3A (tylko 2 ogniwo).

Maksymalny prąd ładowania wynosi 3A i jest dostępny tylko dla dwóch skrajnych kanałów, gdy kanały środkowe nie są wykorzystywane - ładowarka może ładować jednocześnie maksymalnie 2 akumulatory. W przypadku użycia 4 akumulatorów, maksymalny prąd ładowania wynosi 2A. W przypadku użycia 8 ogniw, maksymalny prąd ładowania wynosi 1A. To kolejne ulepszenie w porównaniu do standardowej VC8. Wydajność prądowa została znacząco zwiększona, a ładowanie 8 akumulatorów prądem 1A powinno zadowolić nawet najbardziej wymagających użytkowników.

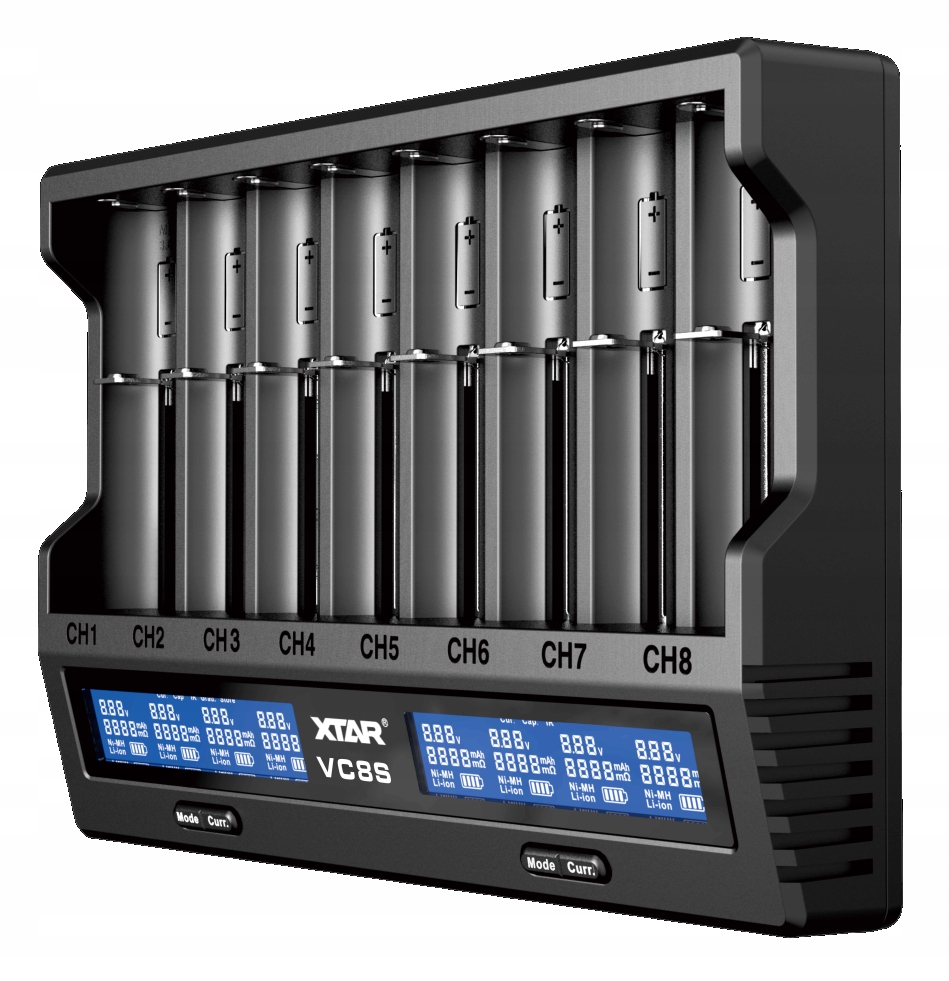

Podświetlany wyświetlacz LCD ładowarki Xtar VC8S natychmiastowo wyświetla informacje dotyczące stanu pracy ładowarki: napięcie na akumulatorach, prąd ładowania, ilość wykorzystanego ładowania do naładowania ogniw, rezystancję wewnętrzną ogniwa, informuje o ewentualnych błędach i sygnalizuje zakończenie ładowania. Możesz w dowolnym momencie zmienić rodzaj wyświetlanych informacji, naciskając przycisk "disp" lub "mode". Przełączanie między trybami ładowania jest możliwe przez dłuższe przytrzymanie przycisków mode / displ. Prąd ładowania można w dowolnym momencie zmienić na wyższy lub niższy - ładowarka dokonuje pomiaru rezystancji wewnętrznej ogniwa i dostosowuje maksymalny (optymalny) prąd ładowania. Aby zmierzyć pojemność akumulatora, należy użyć opcji "Grad". Po zakończeniu procesu oceny jakości ogniwa, wyświetlacz pokazuje pojemność akumulatora oraz jego rezystancję wewnętrzną.

UWAGA!

W ładowarce VC8S tryby "storage" i "grad" działają na wszystkich kanałach!

W przypadku poprzedniej wersji - VC8, funkcje te były dostępne jedynie na kanałach CH1-CH4.

Czym jest metoda ładowania TC/CC/CV? Jest to trzystopniowy proces ładowania akumulatorów Li-ion, który utrzymuje ogniwo w dobrym stanie przez naładowanie go odpowiednim prądem na każdym etapie i zakończenie ładowania we właściwym momencie.

Poszczególne etapy metody TC/CC/CV to:

• Faza TC: każde ogniwo, które zostało rozładowane poniżej 2,9V, jest aktywowane prądem niższym niż załadunek prądu.

• Faza CC: po osiągnięciu 2,9V ogniwo ładowane jest stałym prądem od 0,25A do 3A (zależnie od używanego źródła zasilania i liczby ładowanych akumulatorów).

• Faza CV: gdy ogniwo jest prawie naładowane, ładowarka przechodzi na ładowanie prądem malejącym, aż do osiągnięcia napięcia 4,2V na ogniwie. Po osiągnięciu 4,2V proces ładowania jest ukończony - akumulator jest w pełni naładowany.

Pozostawione w ładowarce naładowane akumulatory ulegają naturalnemu procesowi samorozładowania. Ładowanie akumulatorów Li-ion zostanie wznowione, gdy napięcie na akumulatorze spadnie poniżej 3,9V. Dla akumulatorów Ni-MH ładowanie nie zostanie wznowione w przypadku spadku napięcia wynikającego z samorozładowania.

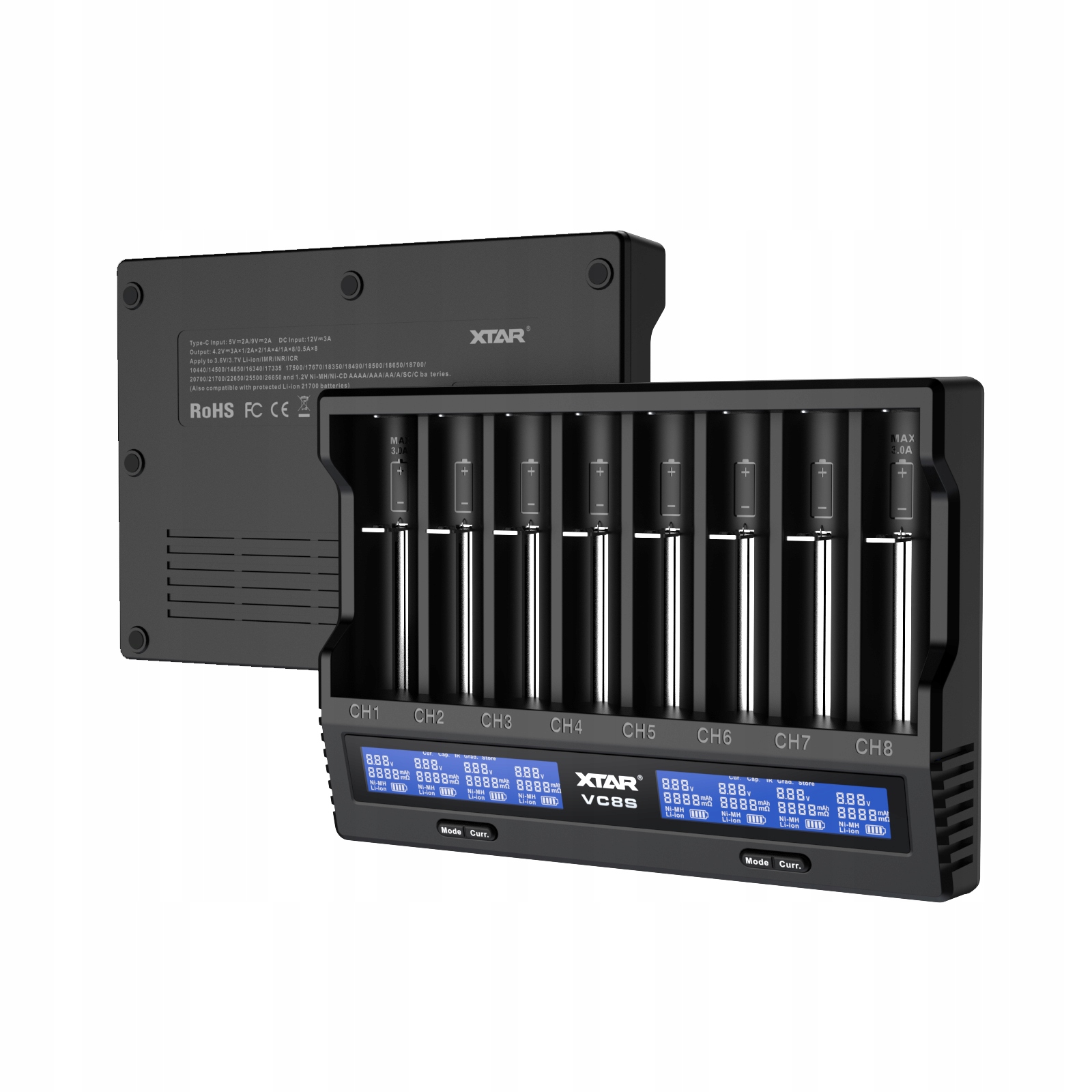

Ładowarka Xtar VC8S posiada funkcję reaktywacji głęboko rozładowanych ogniw i ogniw o napięciu 0V. Wiele ładowarek dostępnych na rynku nie jest w stanie naładować takich akumulatorów. Tutaj pomocą służy ładowarka Xtar VC8S, która często pozwala na 'wydobycie' takich ogniw. Wystarczy włożyć głęboko rozładowany akumulator do ładowarki VC8S, tak jak przy normalnym ładowaniu - ładowarka wykrywa rozładowane ogniwo i próbuje je ożywić.

Uwaga! Ogniwa rozładowane poniżej pewnego poziomu ulegają trwałemu uszkodzeniu i ich reaktywacja może być niemożliwa. Należy unikać zbyt mocnego rozładowywania akumulatorów Li-ion i Ni-MH - może to prowadzić do znacznego obniżenia ich wytrzymałości, pojemności lub całkowitej niesprawności.

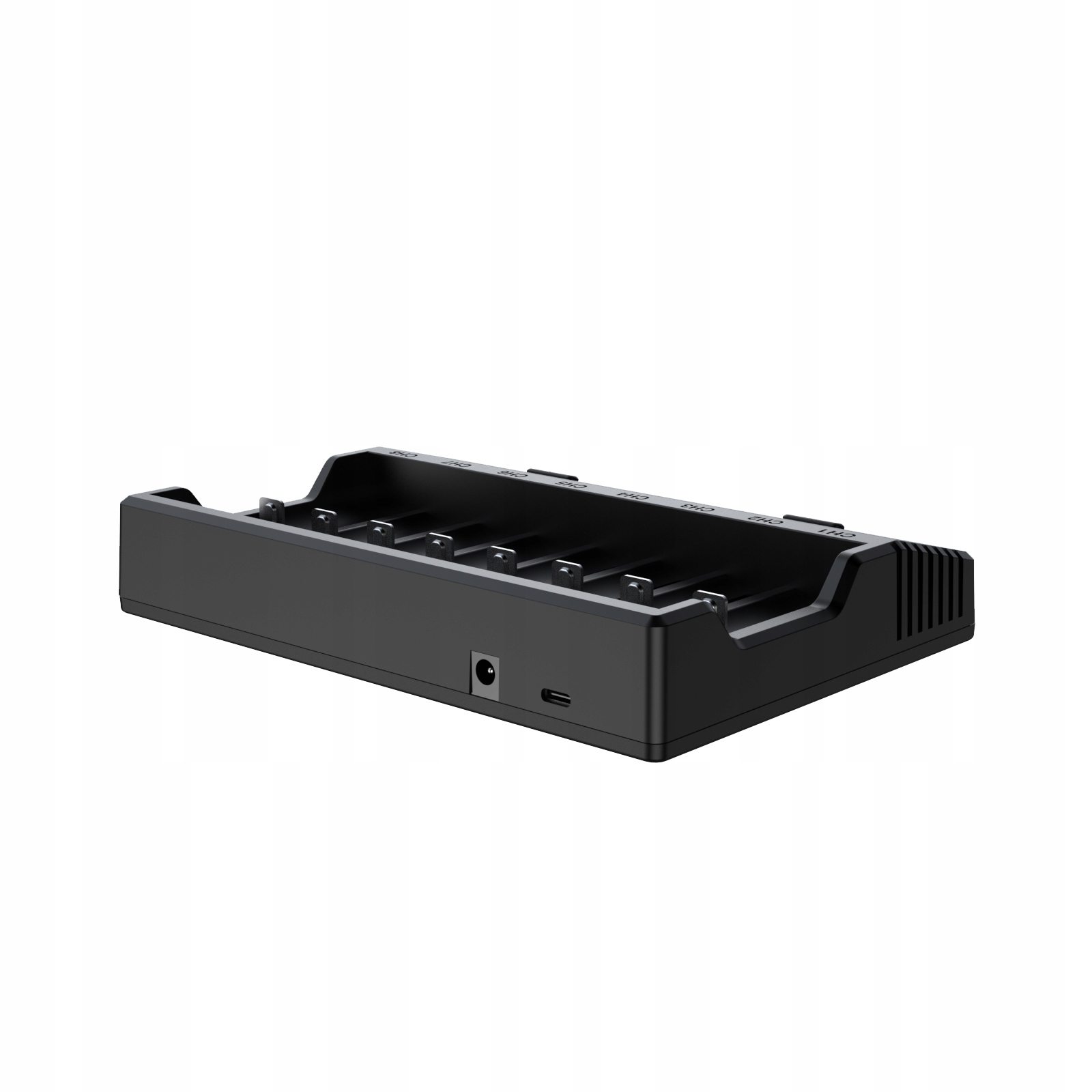

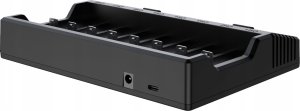

W komplecie z ładowarką Xtar VC8S dostajesz kabel USB-C - USB-A. Zasilacz nie jest dołączony do zestawu. Do zasilenia ładowarki potrzebny jest zasilacz zgodny ze standardem QC3.0 (9V/2A. Żeby w pełni wykorzystać możliwości ładowarki, zalecany jest zasilacz o mocy min. 45W zgodny ze standardem PD. Można również użyć słabszego zasilacza, a VC8S dostosuje prąd ładowania do możliwości źródła zasilania.

Producent

• Xtar

Model / kod producenta

• VC8S

Obsługiwane typy akumulatorów

• Akumulatory Li-ion 3,6-3,7V, niezabezpieczone
• Akumulatory Li-ion 3,6-3,7V, zabezpieczone (z PCM/PCB)
• Akumulatory Ni-MH

Obsługiwane rozmiary akumulatorów

• R6 / AA,R03 / AAA,R14 / C,10440,14500,14650,16340,17500,17670,18350,18500,18650,18700,20700(również z zabezpieczeniem),21700(również z zabezpieczeniem),22650,25500,26650

Napięcie wejściowe

• QC 3.0 (5V/2A | 9V/2A) - gniazdo USB typ C
• PD 2.0 (15V/3A), QC3.0 (5V/3A | 9V/2A)

Maksymalne wymiary ładowanego akumulatora (szerokość x wysokość) [mm]

• 26 x 76

Metoda ładowania

• Ładowanie sterowane procesorem TC/CC/CV dla Li-ion
• Ładowanie sterowane procesorem CC z -ΔV/0ΔV/PVD dla Ni-MH

Prąd ładowania w fazie CC (głównej) [mA]

• 2x 3A (tylko dla skrajnych kanałów 1 i 8) 4x 2A / 8x 1A / 8x 0.5A / 8x 0.25A(Po osiągnięciu 2,9V ogniwo ładowane jest stałym prądem o wartości od 0,1A do 1A (zależnie od używanego źródła zasilania )

Napięcie zakończenia ładowania

• Li-ion 4.2V ±0,05V

Prąd terminacji dla ogniw litowych [mA]

<120

Inne, ważne cechy produktu

• Reaktywacja głęboko rozładowanych ogniw i ogniw 0V
• Pomiar pojemności ogniwa

Zabezpieczenia [?]

• Przeciw zwarciami / uszkodzeniami
• Przed włożeniem ogniw w niewłaściwą stronę

Tryby ładowania

• Ładowanie (Charge)
• Grad: ładowanie -> rozładowanie -> ładowanie
• Storage - ładowanie do przechowywania akumulatora
• Pomiar rezystancji wewnętrznej w mOhm (Quick test)

Wymiary (szer. x głęb. x wys.) [mm]

• 194 x 134 x 34

Waga [g / szt.]

• 350,0

W zestawie

• Ładowarka VC8S, kabel USB typ C, instrukcja obsługi

Certyfikaty

• Oznaczenie CE
