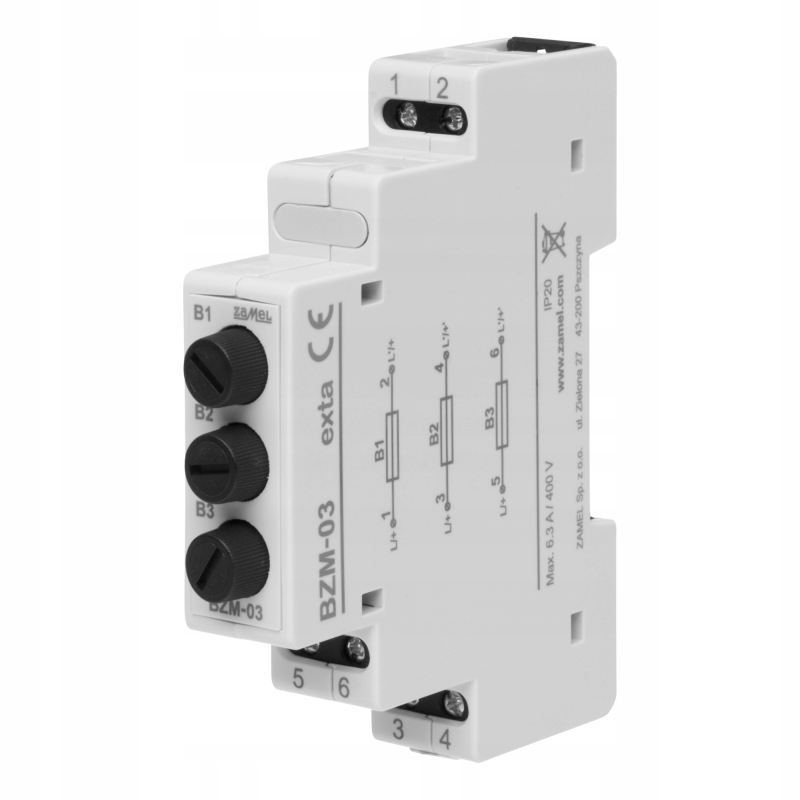

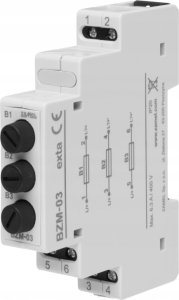

MODUŁ BEZPIECZNIKOWY TRÓJFAZOWY BZM-03

ZMIENIONY TEKST

• po usunięciu lub przepaleniu bezpiecznika zapewnia widoczną przerwę w obwodzie,
• 3 moduły bezpiecznikowe w obudowie jednomodułowej,

• maksymalny prąd zabezpieczenia: 3x6,3 A dla napięcia 400 V,
• złącza windowe umożliwiają podłączenie przewodów o maksymalnym przekroju 2,5 mm²,

• zastosowana w konstrukcji wkładka fabryczna: 3x500mA,
• montaż na szynie TH 35.

ZMIENIONY TEKST - Moduł bezpiecznikowy BZM-03 to wszechstronne rozwiązanie umożliwiające zabezpieczenie elementów automatyki budynkowej oraz aparatury kontrolno-pomiarowej. Ten element posiada obudowę o jednym module, który można zamontować w rozdzielnicy na standardowej szynie TH-35 (DIN). Wewnątrz obudowy znajdują się trzy gniazda bezpiecznikowe, w których można zamontować bezpieczniki topikowe o maksymalnym prądzie wkładki 6,3A. Moduł bezpiecznikowy BZM-03 może być skutecznym narzędziem do zabezpieczania wskaźnika zasilania LKM-01-40 w przypadku, gdy przed punktem podłączenia lampki do sieci zainstalowany jest wyłącznik nadprądowy o wartości równiej lub większej niż 25A. Jeśli chcesz wymienić dowolnie dodatkowe informacje dla tej części opisu:

ZMIENIONY TEKST - Schemat 1: zabezpieczenie wskaźnika napięcia LKM-01-40 za pomocą modułu BZM-03

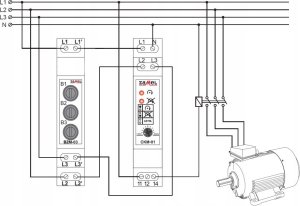

ZMIENIONY TEKST - Moduł bezpiecznikowy BZM-03 jest dostarczany z bezpiecznikami o wartości 3x500mA, co jest wystarczające do prawidłowego działania wskaźnika. W tym przypadku instalator nie musi dodatkowo kupować bezpieczników. Ze względu na niewielkie rozmiary urządzenia, moduł BZM-03 znakomicie sprawdzi się również w przypadku zabezpieczania układów automatyki napędu, takich jak czujniki asymetrii napięcia lub kolejności faz. W takim przypadku moduł BZM-03 jest montowany zgodnie ze schematem drugim:

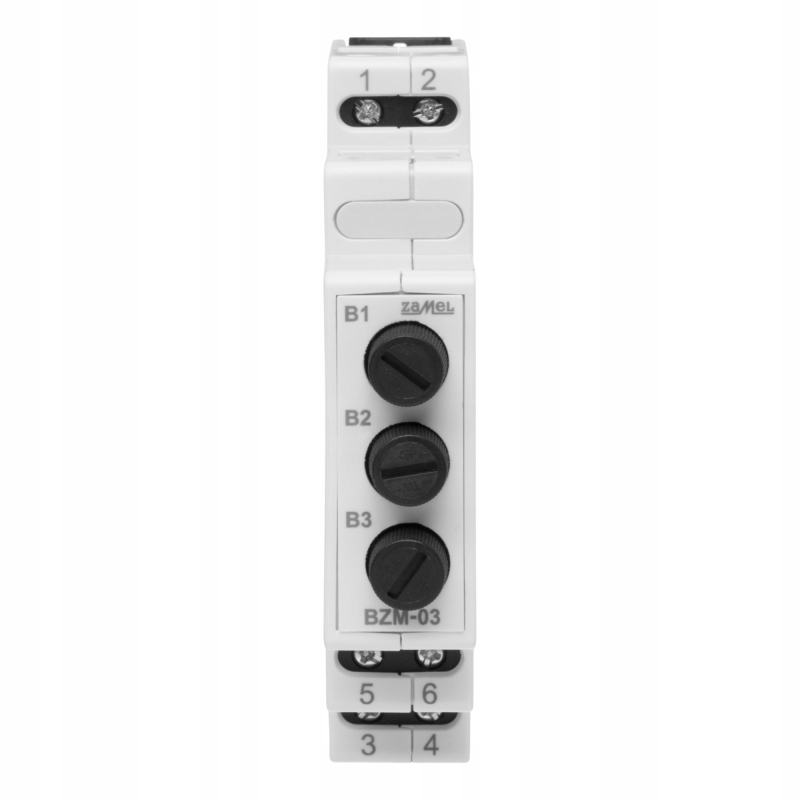

ZMIENIONY TEKST - Korzystając z modułu bezpiecznikowego BZM-03, zaoszczędzisz miejsce w rozdzielnicy, ponieważ pojedynczy moduł chroni urządzenie zasilane z trzech faz. BZM-03 doskonale sprawdzi się również jako zabezpieczenie liczników i monitorów energii. Moduł bezpiecznikowy BZM-03 zabezpiecza zasilanie monitora energii MEM-21 we wszystkich trzech fazach. Jest to idealne rozwiązanie, jeśli monitor jest podłączony do wejścia rozdzielnicy bezpośrednio za wyłącznikiem. Schemat 3 przedstawia sposób zabezpieczenia monitorów energii MEM-21 i MEW-01:

ZMIENIONY TEKST - Schemat 4: zabezpieczenie układu rozruchu gwiazda-trójkąt, używając styczników serii STM i przekaźnika czasowego PCM-08. Napęd dodatkowo chroni czujnik kolejności i zaniku faz, zabezpieczony dodatkowym modułem bezpiecznikowym BZM-03. Całość uzupełnia wskaźnik zasilania LKM-01-40, zabezpieczony przy użyciu BZM-03, który jest wspólny dla PCM-08 (przekaźnika rozruchowego gwiazda-trójkąt).

ZMIENIONY TEKST - Schemat 5: zabezpieczenie układu rozruchu gwiazda-trójkąt i regulacja czasowa. Grantem dla cewek styczników serii STM jest moduł bezpiecznikowy BZM-03. Cewki styczników serii STM wymagają dodatkowego zabezpieczenia modułem bezpiecznikowym BZM-03 w przypadku, gdy są stosowane z przekaźnikiem czasowym PCM-08. Schemat przedstawia sposób połączenia tych elementów:
