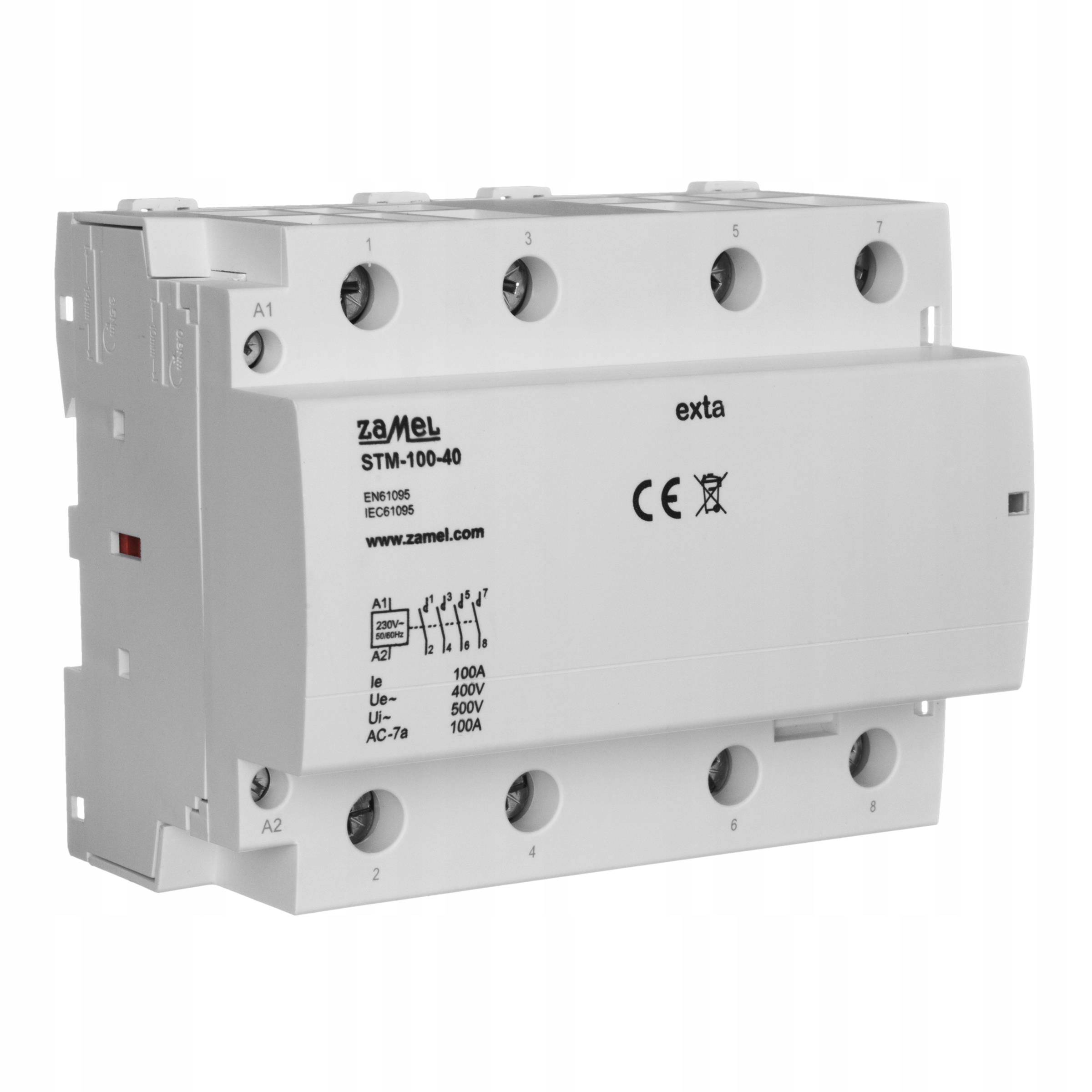

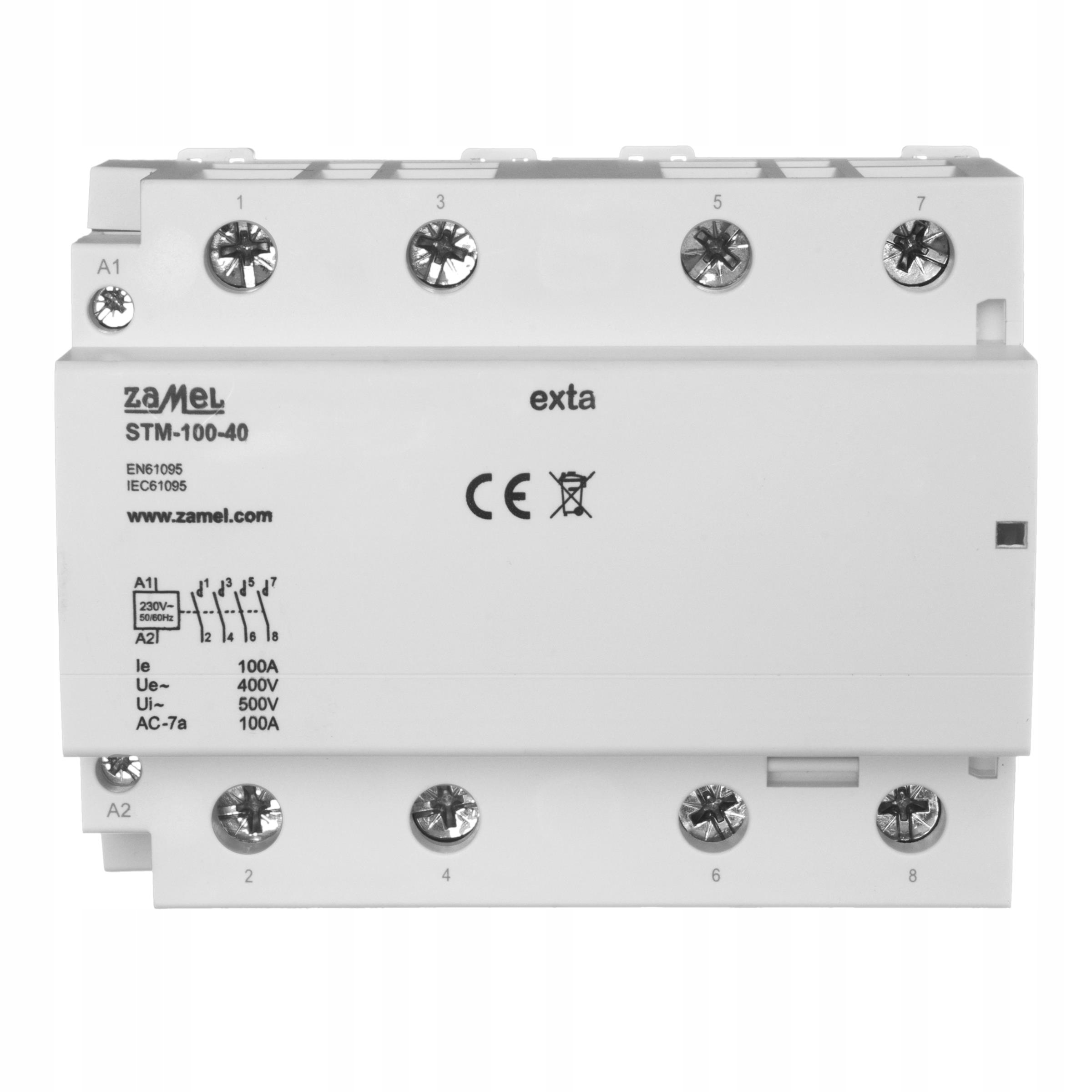

Stycznik elektromagnetyczny 230V 100A STM-100-40 4NO EXTA

Stycznik elektromagnetyczny STM-100-40 230V 100A 4NO EXTA ZAMEL

Opis produktu

Alternatywne, modułowe styczniki instalacyjne serii STM, są używane głównie jako elementy automatyki i sterowania w instalacjach domowych oraz przemysłowych. Stosuje się je najczęściej w przypadku potrzeby sterowania większymi prądami obciążenia odbiornika energii elektrycznej za pomocą niskich napięć lub prądów sterujących. Urządzenia te zapewniają izolację galwaniczną pomiędzy układem sterowania a obciążeniem. Po dostarczeniu napięcia zasilającego do zacisków A1, A2 stycznika, wytworzone przez cewkę pole elektromagnetyczne powoduje zmianę położenia ruchomego elementu  stycznika na przeciwny - styki normalnie zamykające (NC) zostaną rozwarte, a styki normalnie rozwarte (NO) zostaną zamknięte. Po zakończeniu zasilania, stycznik powraca do pierwotnego stanu styków.

Stycznik elektromagnetyczny składa się z rdzenia ruchomego, styku ruchomego, cewki stycznika, zwory ruchomej elektromagnesu, styku nieruchomego, styków normalnie zamykających (NC) i styków normalnie otwartych (NO). Cewki styczników zasilane są różnymi napięciami, najczęściej stosowane to: 12VDC, 12VAC, 24VDC, 24VAC, 48VDC, 110VAC, 230VAC. Nowoczesne styczniki charakteryzują się odpornością na uszkodzenia mechaniczne oraz umożliwiają dużą częstość łączeń przy stosunkowo niskiej wadze i masie. Jedno z położeń styków ruchomych jest położeniem spoczynkowym, w którym styki znajdują się w stanie beznapięciowym cewki.

Cechy produktu

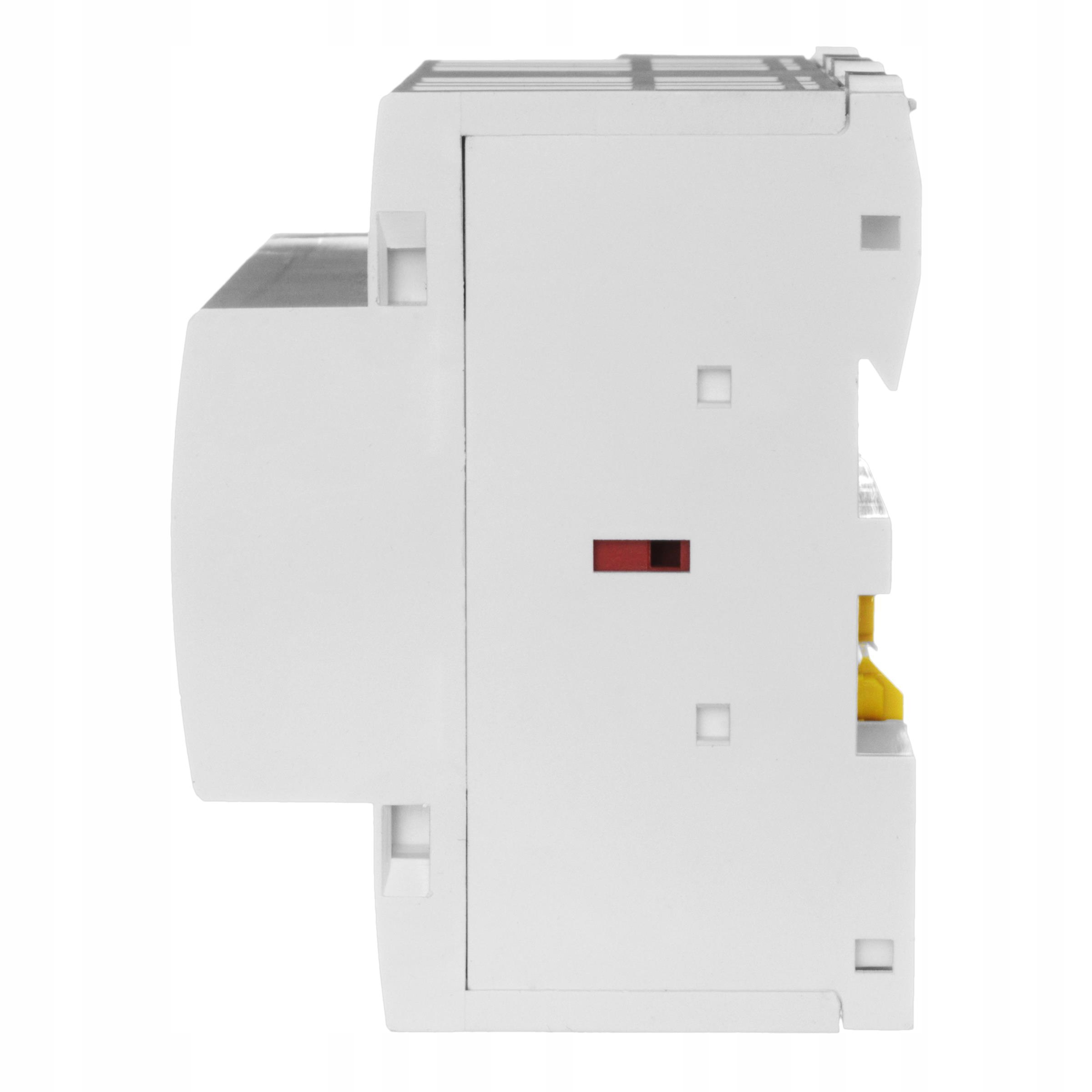

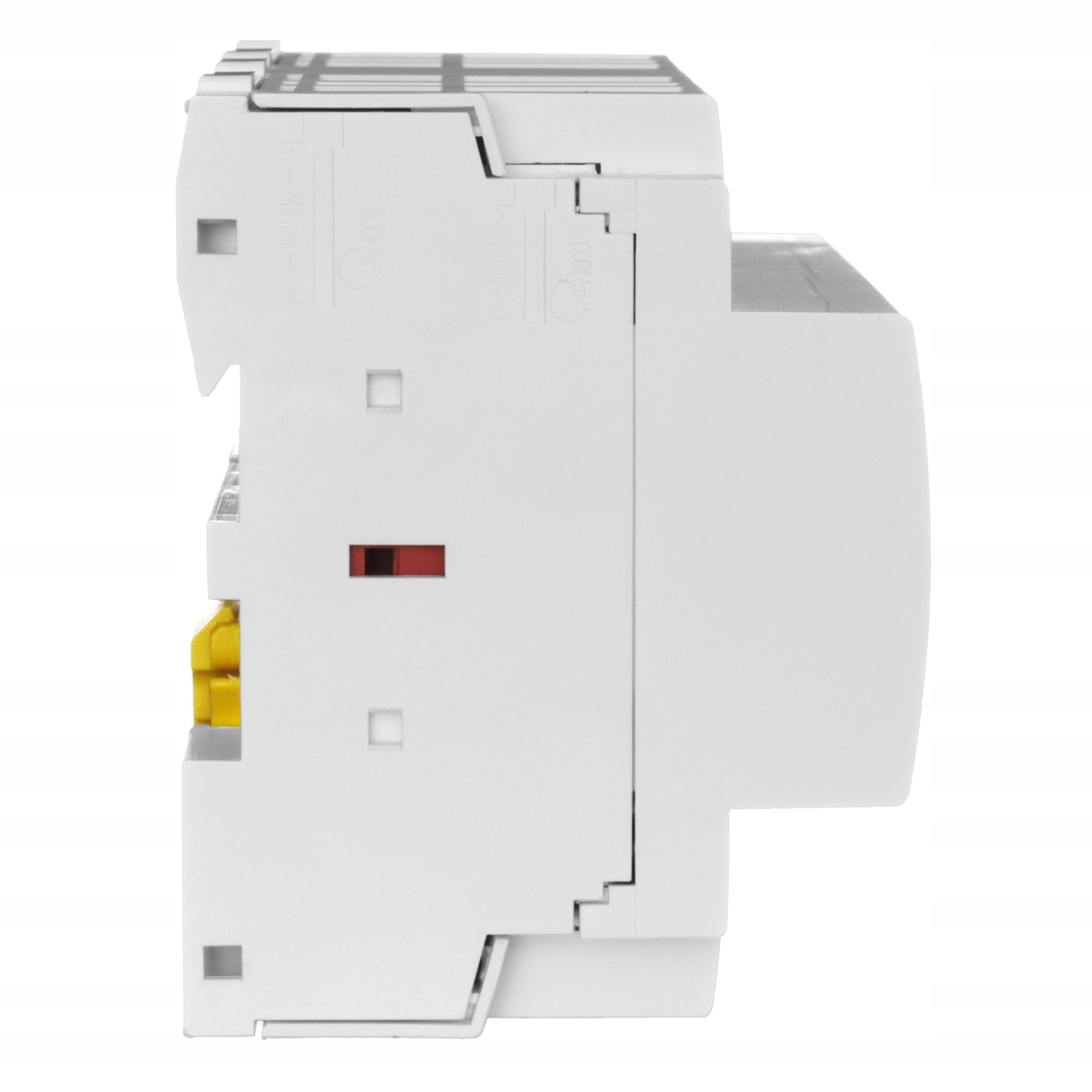

• Kontrolka stanu załączenia (LED).
• Cicha praca.

Instrukcja instalacji stycznika STM-100-40

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowo-prądowym lub rozłącznikiem izolacyjnym podłączonym do odpowiedniego obwodu.
2. Sprawdzić odpowiednim narzędziem stan beznapięciowy na przewodach zasilających.

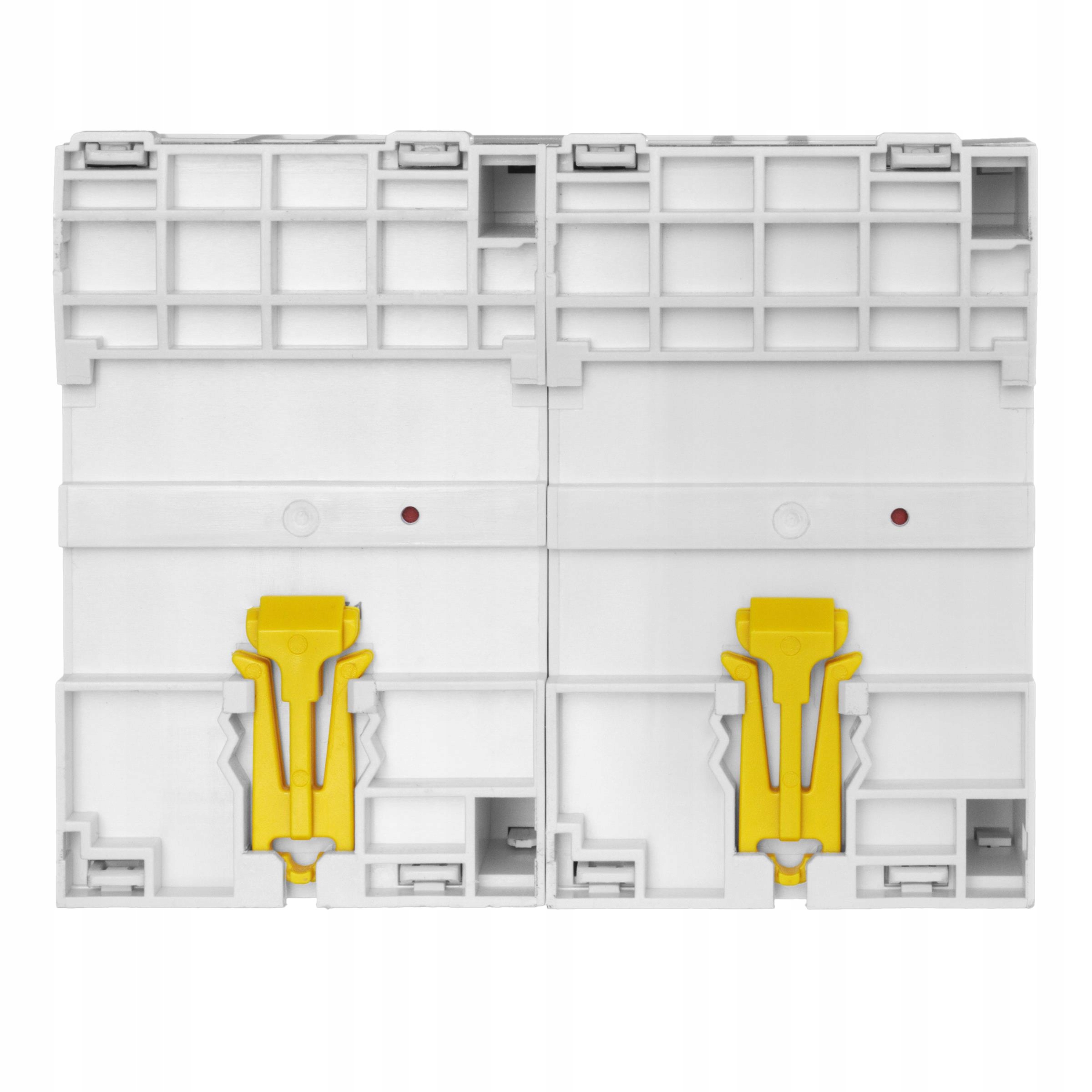

3. Zamontować urządzenie w rozdzielnicy na szynie TH 35.

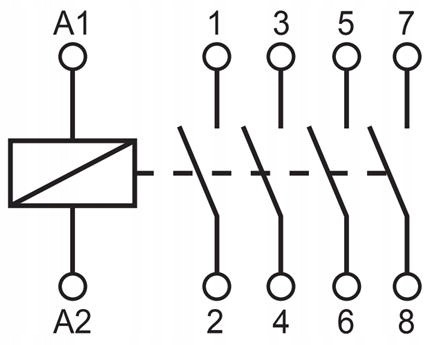

4. Podłączyć przewody do zacisków zgodnie ze schematem podłączenia.
5. Podłączyć obwód zasilania.

W skład zestawu wchodzi

1. Stycznik.

2. Instrukcja.

UWAGA! *

• Producent :: Zamel
• Marka :: EXTA
• Seria :: STM
• Kolor :: Szary
• Napięcie zasilania [V] :: 230
• Obciążalność wyjść [A] :: 100
• Przekrój Max przewodów przyłączeniowych [mm2]: 16
• Liczba styków NO: 4
• Liczba styków NC: 0
• Sygnalizacja optyczna :: Tak
• Sposób Montażu: Szyna DIN ( TH35 )
• Szerokość w modułach [*17,5 mm]: 6
• Klasa szczelności [IP] :: 20
• Temperatura pracy [°C] :: -5 ÷ +60
• Certyfikat :: CE
• długość: 10.5
• szerokość: 8.1
• wysokość: 6.8

Kod EAN: 5903669487432; Kod Produktu: EXT10000302. Alternatywne, modułowe styczniki instalacyjne serii STM, są używane głównie jako elementy automatyki i sterowania w instalacjach domowych oraz przemysłowych. Stosuje się je najczęściej w przypadku potrzeby sterowania większymi prądami obciążenia odbiornika energii elektrycznej za pomocą niskich napięć lub prądów sterujących.
