Zamel Stycznik modułowy instalacyjny 40A 3xZ+1R 230V AC typ: STM-40-31 EXT10000298
Przełącznik Modułowy 230V 40A 3NO 1NC
ZAMEL STM-40-31
✔️ Przełącznik modułowy instalacyjny (elektromagnetyczny) to element wykorzystywany w automatyce i sterowaniu instalacji domowych oraz przemysłowych.
✔️ Przełącznik stosowany jest najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej.
✔️ Zapewnia on separację galwaniczną pomiędzy układem sterowania a obciążeniem.

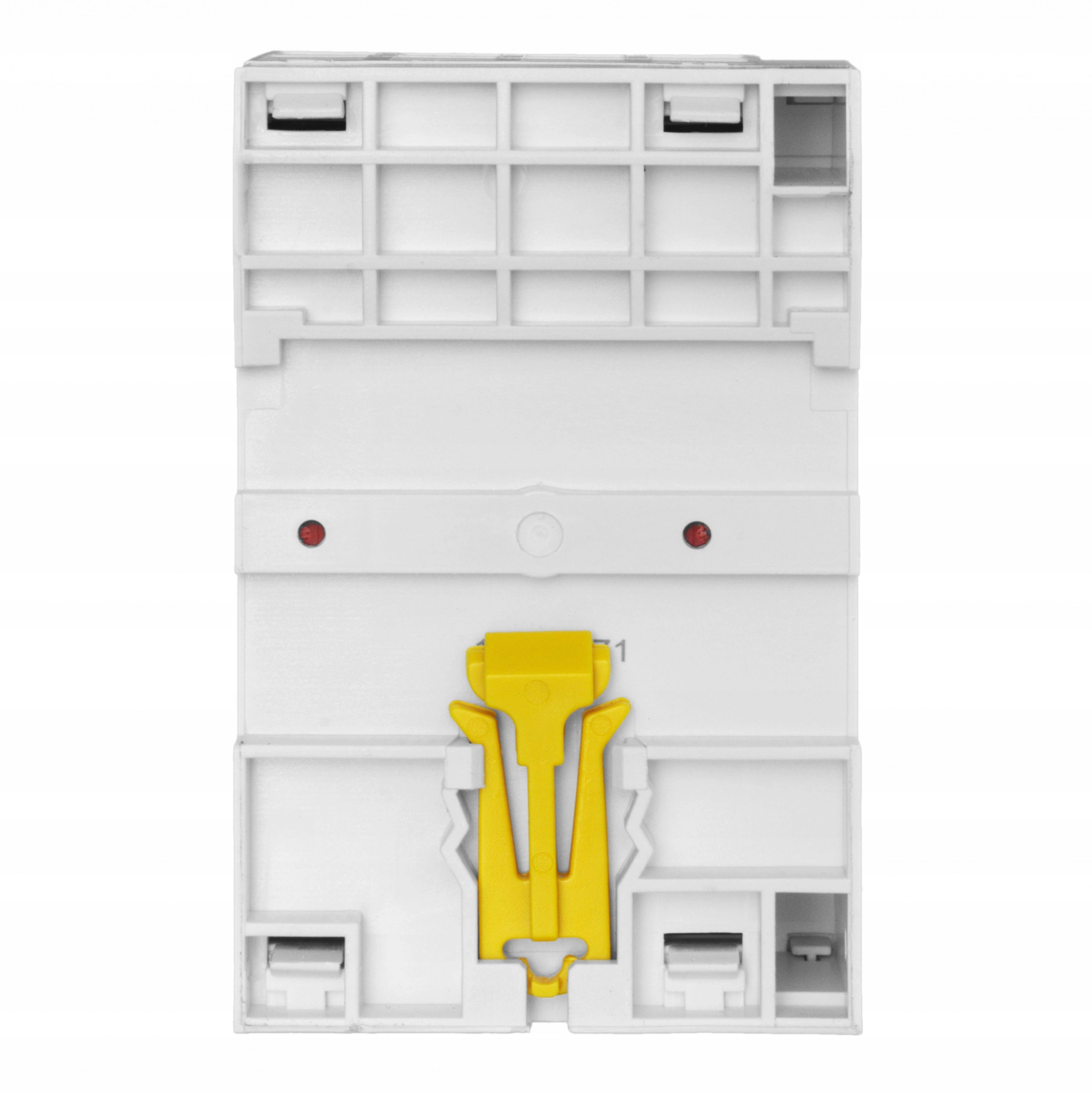

✔️ Montaż na szynie TH35 DIN
✔️ Napięcie zasilania [V]: 230
✔️ Obciążalność wyjść [A]: 40
✔️ Liczba styków NO:3 NC:1
Zestaw składa się z
- 1 szt. Przełącznik STM-40-31
- Instrukcja obsługi w języku polskim
Instalacja
- Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
- Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
- Zamontować przełącznik w rozdzielni na szynie DIN (TH 35).
- Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
- Załączyć obwód zasilania.
⚙️ Urządzenie po podaniu napięcia zasilającego na zaciski A1, A2 - poprzez układ sterujący – zmienia stan styków przełącznika na przeciwny.
⚙️ Po wyłączeniu napięcia na zaciskach A1, A2 urządzenie powraca do pierwotnego stanu wyjść przełącznika.
![Image](https://images.morele.net/description/79/799cf7c967c7e1af651ff9a270675d96.jpeg)
![Image](https://images.morele.net/description/5a/5ad0507091917d2edca34a9c99775e2d.jpeg)
➡️ Elektromagnetyczne, modułowe przełączniki instalacyjne serii STM, są wykorzystywane głównie jako element automatyki i sterowania w instalacjach domowych oraz przemysłowych.
➡️ Używa się ich najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej za pomocą niskich napięć bądź prądów sterujących.
➡️ Urządzenia te zapewniają separację galwaniczną pomiędzy układem sterowania a obciążeniem.
➡️ Po podaniu napięcia zasilającego na zaciski A1, A2 przełącznika, wytworzone przez cewkę pole elektromagnetyczne, zmienia stan położenie ruchomego elementu przełącznika na przeciwny - następuję rozwarcie styków typu NC i zwarcie styków NO.
➡️ Po ustaniu zasilania urządzenie powraca do pierwotnego stanu styków przełącznika.
Dane techniczne
- Napięcie zasilania [V] : 230
- Obciążalność wyjść [A] : 40
- Przekrój Max przewodów przyłączeniowych [mm2]: 4
- Liczba styków NO: 3
- Liczba styków NC:1
- Sygnalizacja optyczna : Tak
- Sposób Montażu: Szyna DIN ( TH35 )
- Klasa szczelności [IP] : 20
- Temperatura pracy [°C] : -5 ÷ +60
- Certyfikat : CE
- Długość: 5,4 CM
- Wysokość: 6.8 CM
![Image](https://images.morele.net/description/56/567682c13d3d4ad6baaf38d68e0265ef.jpeg)
![Image](https://images.morele.net/description/a6/a6c4a8b79dff83ee4737c9d71f0713d4.jpeg)
![Image](https://images.morele.net/description/39/3954795ebbec05fb4bda2ce707c68a81.jpeg)
![Image](https://images.morele.net/description/d0/d011b02411c59e84e26afb248dac1c89.jpeg)
