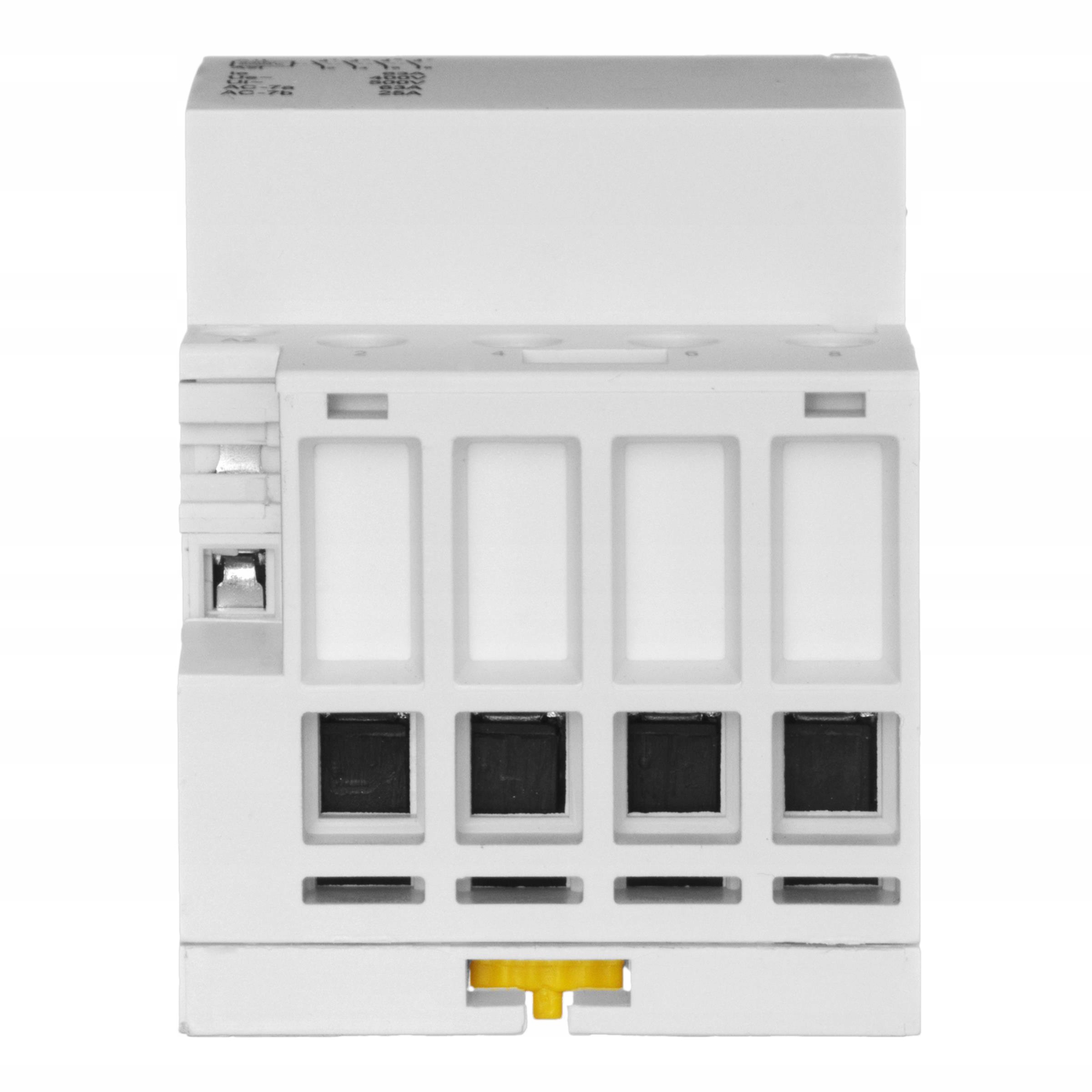

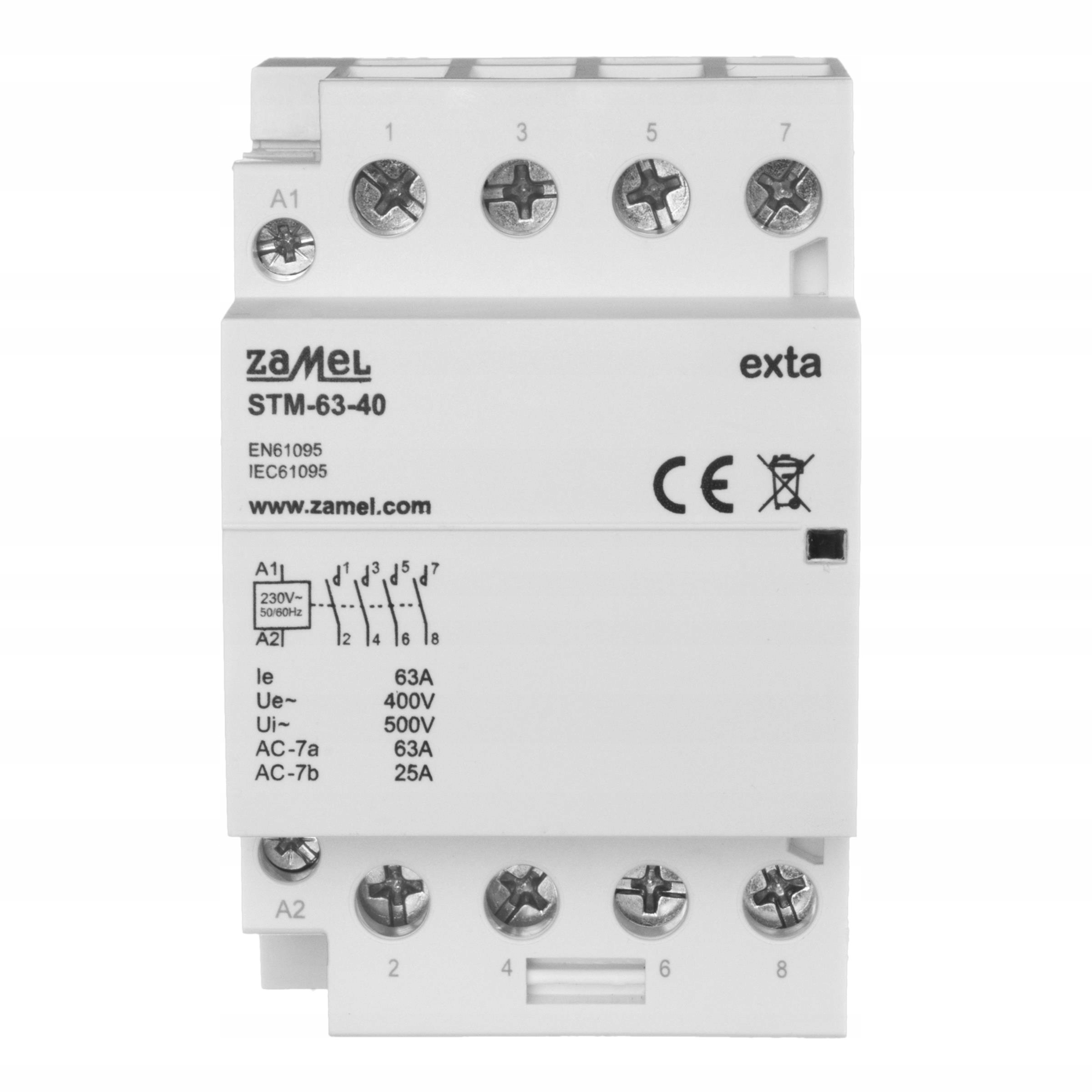

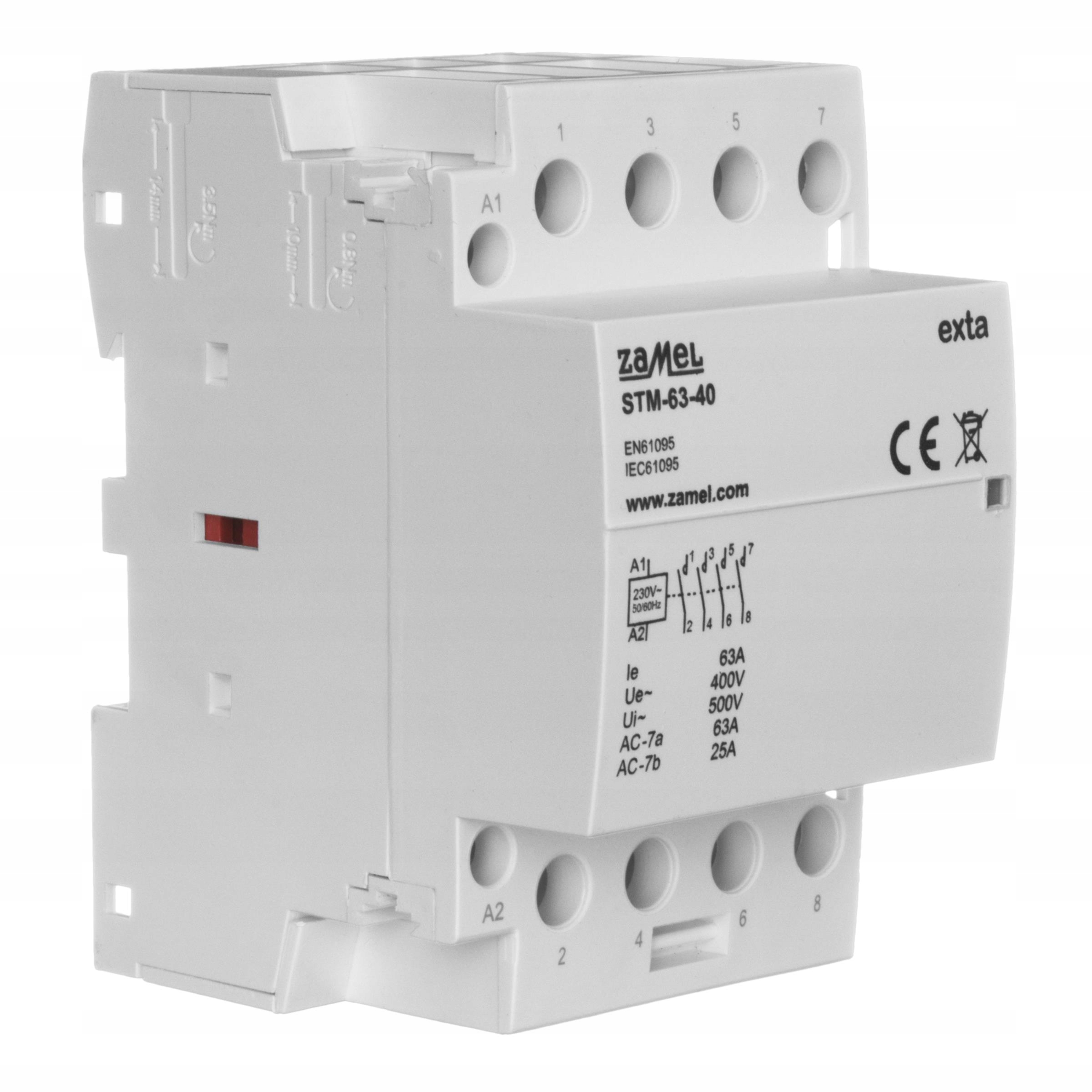

Zamel Stycznik modułowy instalacyjny 63A 4xZ 244V AC/DC typ: STM-63-40/24V EXT10000300

Opis produktu

Elektromagnetyczne, modułowe styczniki instalacyjne serii STM, znajdują zastosowanie jako element automatyki i sterowania w instalacjach domowych oraz przemysłowych. Są one najczęściej wykorzystywane, gdy występuje potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej za pomocą niskich napięć lub prądów sterujących. Styczniki te zapewniają izolację galwaniczną pomiędzy układem sterowania a obciążeniem. Po podaniu napięcia zasilającego na zaciski A1, A2 stycznika, wytworzone przez cewkę pole elektromagnetyczne, zmienia stan położenie ruchomego elementu  stycznika na przeciwny – następuje rozwarcie styków typu NC i zwarcie styków NO. Po zakończeniu zasilania stycznik wraca do pierwotnego stanu styków.

Stycznik elektromagnetyczny składa się z rdzenia ruchomego, styku ruchomego, cewki stycznika, zwory ruchomej elektromagnesu, styku nieruchomego, styków zwiernych i rozwiernych, zapewniające docisk styków sprężyny stykowe, komór gaszeniowych łuku elektrycznego. cewki stycznika.

Cewki styczników zasilane są różnymi napięciami, z których najczęściej stosowane to: 12VDC, 12VAC, 24VDC, 24VAC, 48VDC, 110VAC, 230VAC. Nowoczesne styczniki są odporne na uszkodzenia mechaniczne. Pozwalają również na częste łączenie przy relatywnie niskiej wadze i masie. Jedno z położeń styków ruchomych jest położeniem spoczynkowym, w którym znajdują się w stanie beznapięciowym cewki.

Styczniki instalacyjne serii STM znajdują zastosowanie jako element automatyki i sterowania w instalacjach domowych oraz przemysłowych. Są one najczęściej wykorzystywane, gdy występuje potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej za pomocą niskich napięć lub prądów sterujących.

Dane techniczne

• Napięcie zasilania [V] : 230
• Obciążalność wyjść [A] : 63
• Przekrój Max przewodów przyłączeniowych [mm2]: 4
• Liczba styków NO: 4
• Liczba styków NC:0
• Sygnalizacja optyczna : Tak

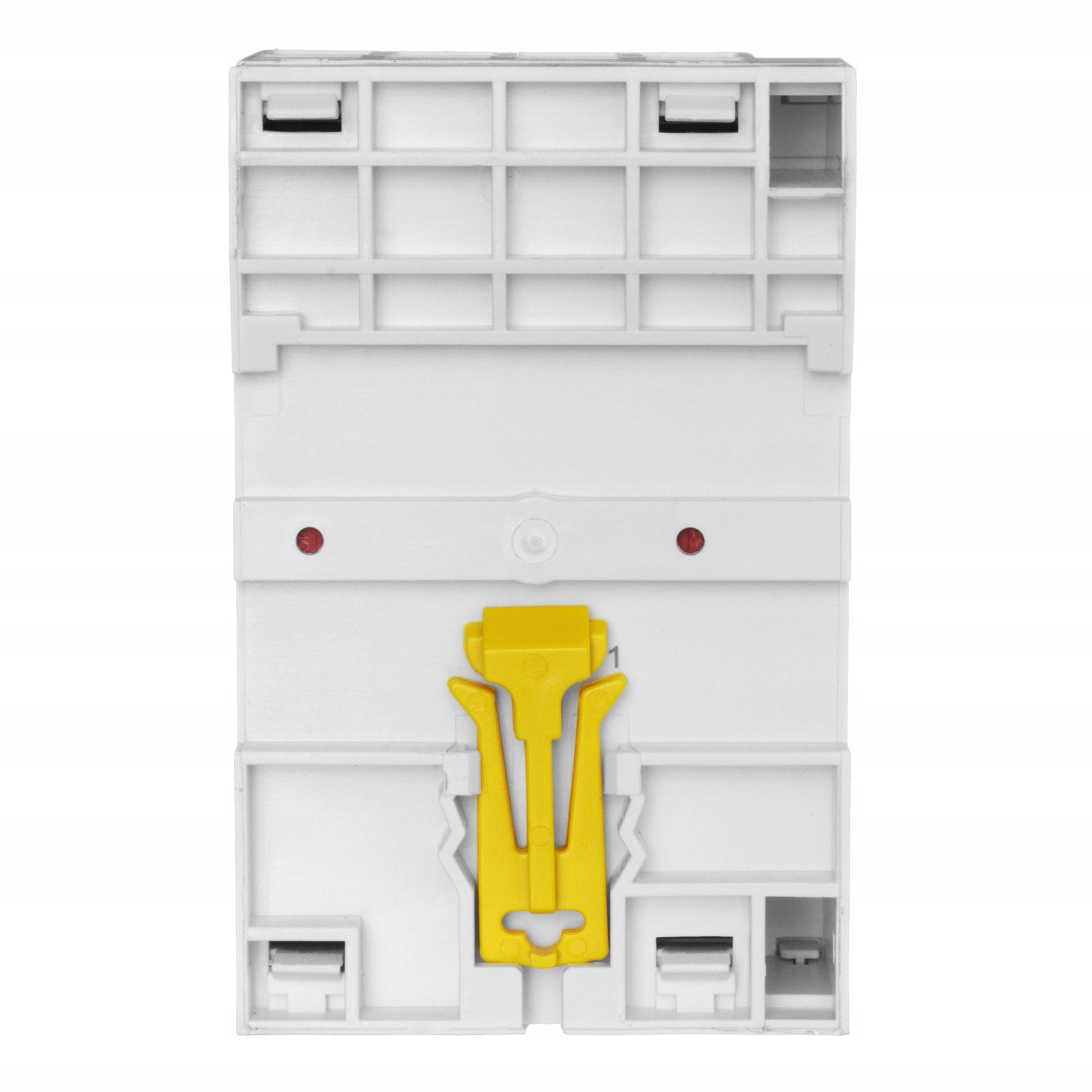

• Sposób Montażu: Szyna DIN ( TH35 )
• Klasa szczelności [IP] : 20
• Temperatura pracy [°C] : -5 ÷ +60
• Certyfikat : CE
• Długość: 5,4 CM
• Wysokość: 6.8 CM
