Zestaw rozszerzeń dla monitora zużycia energii elektrycznej MEW-01 - 3x przekładnik SC-36 400A - Zamel MRP-400A

Zestaw MRP-400A pozwala na rozszerzenie możliwości pomiarowych monitora zużycia energii elektrycznej MEW-01 . Dzięki temu możliwe jest monitorowanie sieci elektrycznej o natężeniu prądu do 400 A. MRP-400A współpracuje z dołączonymi do zestawu przekładnikami prądowymi SC-36 400.

Indeks: ZML-24198

Opis produktu: Zestaw rozszerzeń dla monitora zużycia energii elektrycznej MEW-01 - 3x przekładnik SC-36 400 A - Zamel MRP-400A

Rozszerz funkcjonalność swojego monitora zużycia energii elektrycznej MEW-01 MRP, MEW-01 lub MEW-01 Lite dzięki zestawowi Zamel MRP-400A. Umożliwia on monitorowanie sieci elektrycznej o natężeniu prądu do 400 A, co czyni go idealnym dla wymagających zastosowań. W zestawie znajdują się trzy przekładniki prądowe SC-36, które zapewniają precyzyjne pomiary. Urządzenie przeznaczone jest do montażu na szynie DIN . Urządzenie jest kompatybilne z MEW-01 MRP, MEW-01 i MEW-01 Lite od wersji oprogramowania2.8.56 . Dla starszych wersji wymagane jest wykonanie aktualizacji oprogramowania.

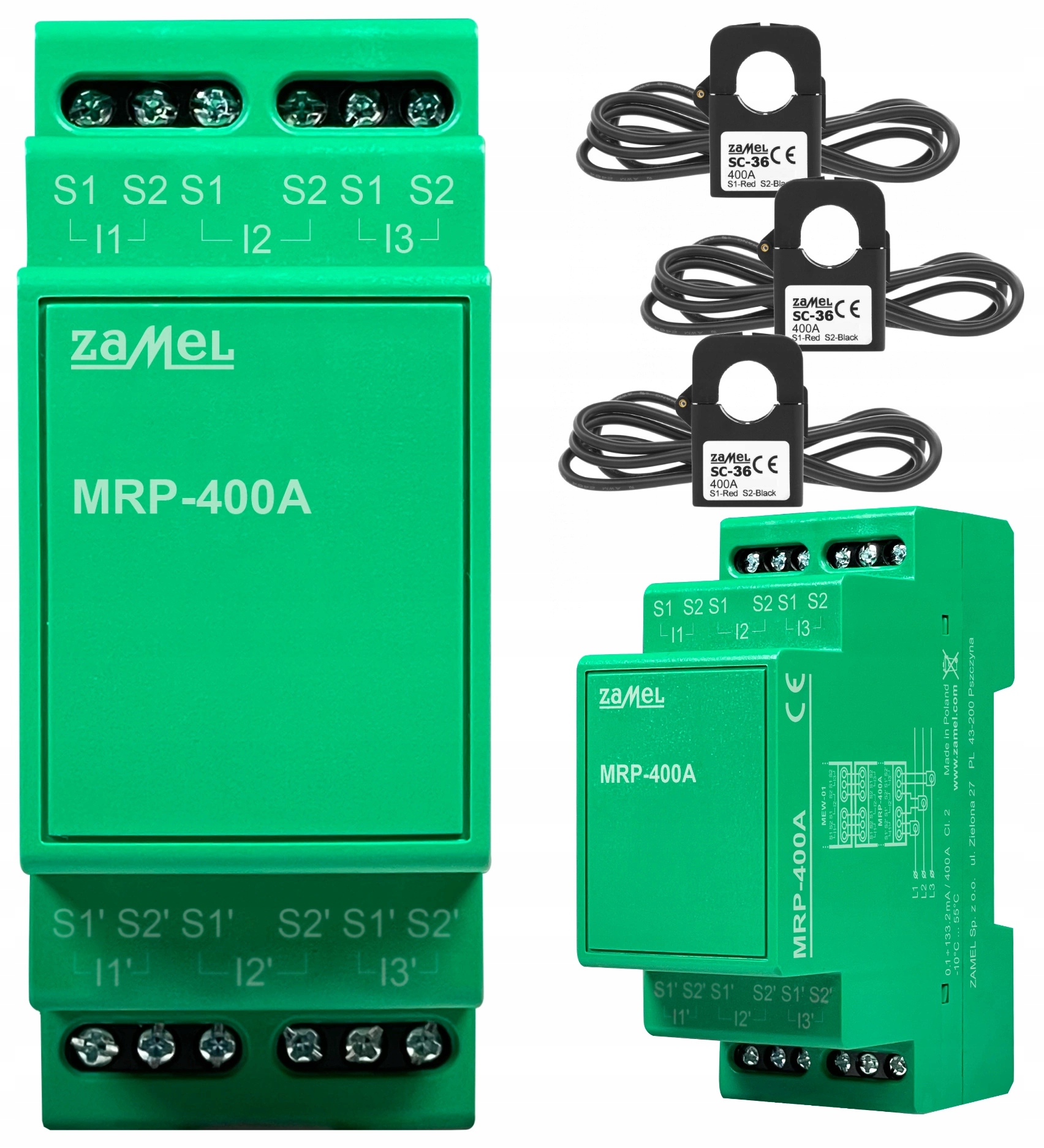

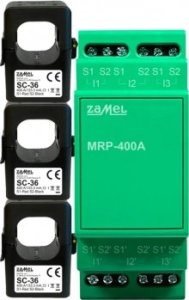

Zestaw rozszerzeń dla monitora zużycia energii elektrycznej MEW-01 - 3x przekładnik SC-36 400 A - Zamel MRP-400A.

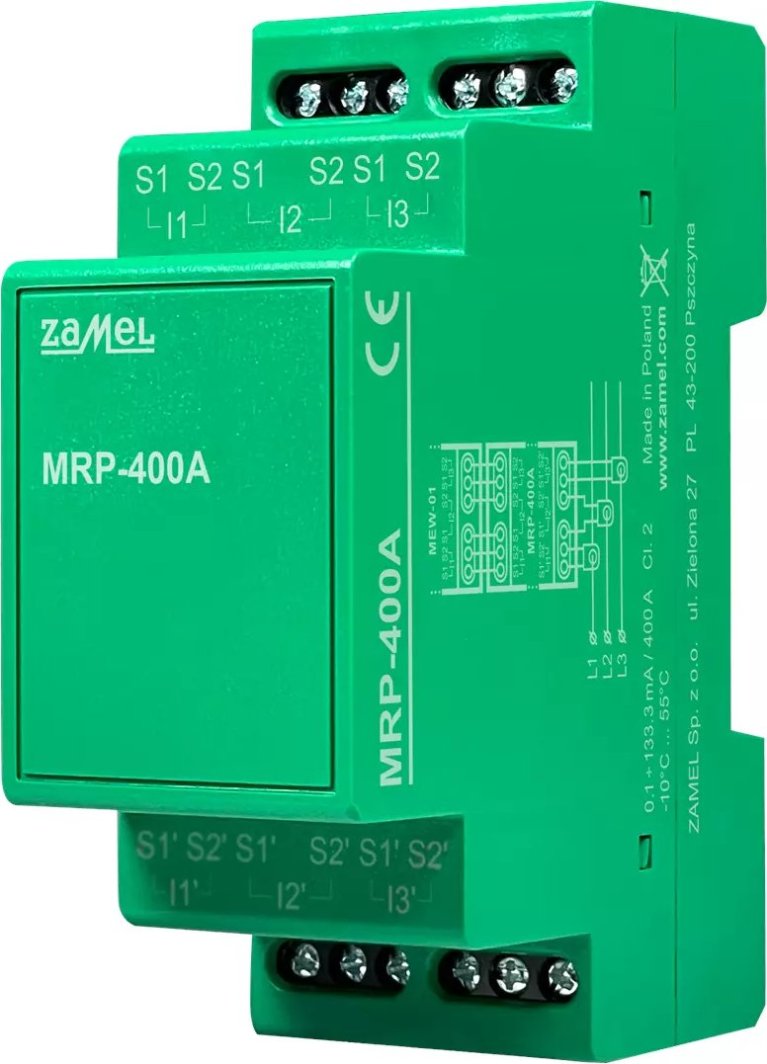

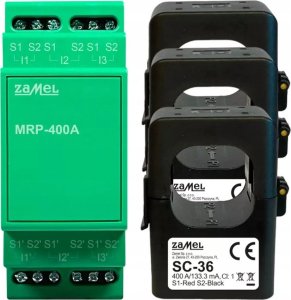

Przekładnik SC-36 400 A.

Główne cechy zestawu

• Współpraca z MEW-01 MRP, MEW-01 i MEW-01 Lite od wersji oprogramowania 2.8.56.
• Obsługa przekładników prądowych do 400 A
• Kompatybilność z systemem SUPLA

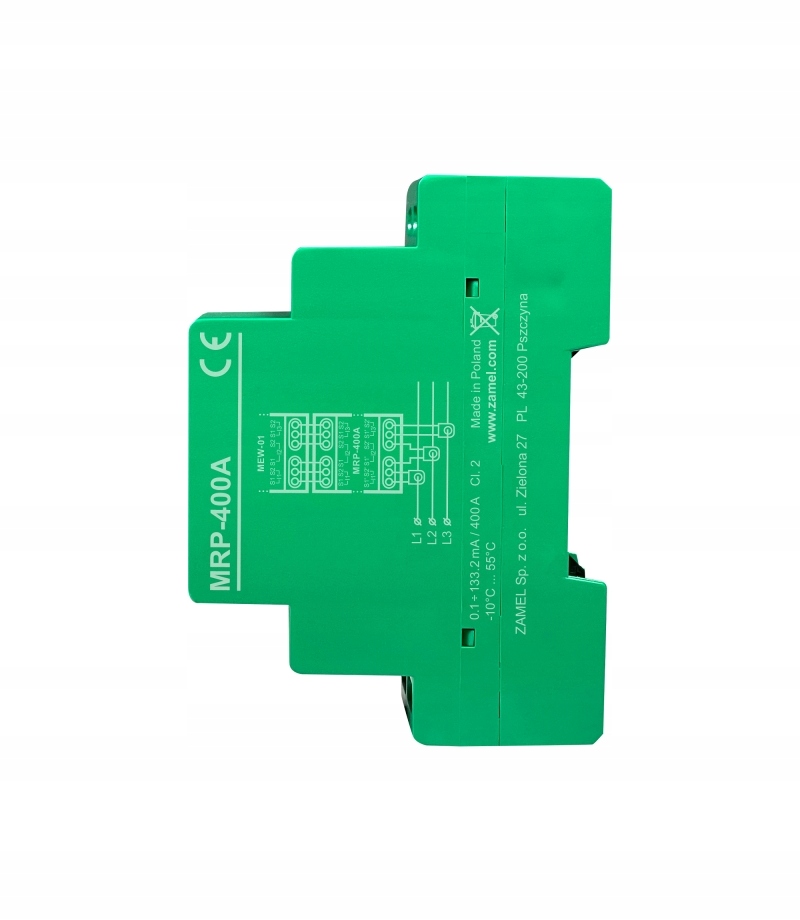

• Montaż na szynie DIN
• Maksymalna średnica opomiarowanego przewodu to 36 mm

Sposób montażu zestawu

Do instalacji zestawu MRP-400A niezbędne są: dostęp do rozdzielni, śrubokręt lub kombinerki, przewód o średnicy maksymalnie 2,5 mm² do podłączenia zasilania oraz zalecane uprawnienia SEP 1 kV.

1. Rozłącz obwód zasilania za pomocą bezpiecznika, wyłącznika nadmiarowoprądowego lub rozłącznika izolacyjnego.
2. Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Zamontuj urządzenie w rozdzielnicy na szynie DIN TH35.
4. Podłącz przewody pod zaciski zgodnie ze schematem.
5. Podłącz przekładniki prądowe, zwracając uwagę na prawidłowe połączenie przewodów czerwonego (S1) i czarnego (S2) oraz zgodność kierunku przepływu prądu ze strzałką na przekładniku.
6. Załącz obwód zasilania.

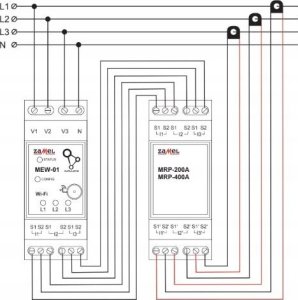

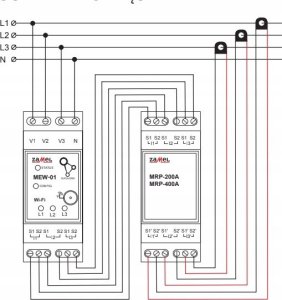

Schemat połączeń zestawu i monitora.

MRP-400A rozszerza możliwości monitora MEW-01.

Specyfikacja techniczna zestawu

• Model: MRP-400A
• Przeznaczenie: monitora zużycia energii elektrycznej MEW-01 MRP, MEW-01 lub MEW-01 Lite
• Typ przekładników: SC-36
• Maksymalny mierzony prąd: 400 A
• Przekrój przewodów przyłączeniowych: od 0,2 mm2 do 2,5 mm2
• Montaż: szyna DIN TH35
• Stopień ochrony obudowy: IP20
• Temperatura pracy: od -25°C do 50°C
• Średnica otworu na przewód w przekładnikach: 36 mm
• Długość przewodów przekładników: 3 m
• Wymiary: 90 x 35 x 66 mm
• Masa: 68 g

Zawartość zestawu

• Zestaw rozszerzeń dla monitora zużycia energii elektrycznej MEW-01 - Zamel MRP-400A
• Przekładnik SC-36 400 A - 3 sztuki
• Instrukcja obsługi
