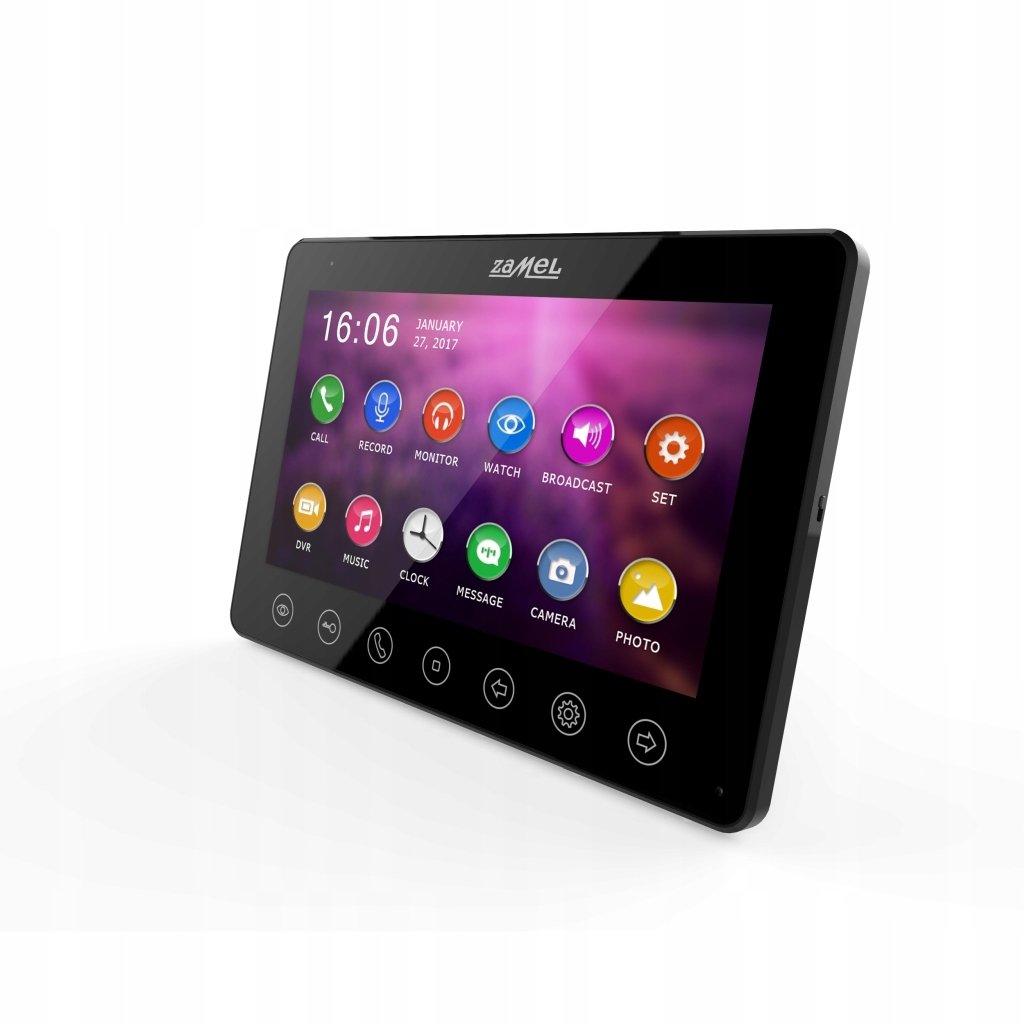

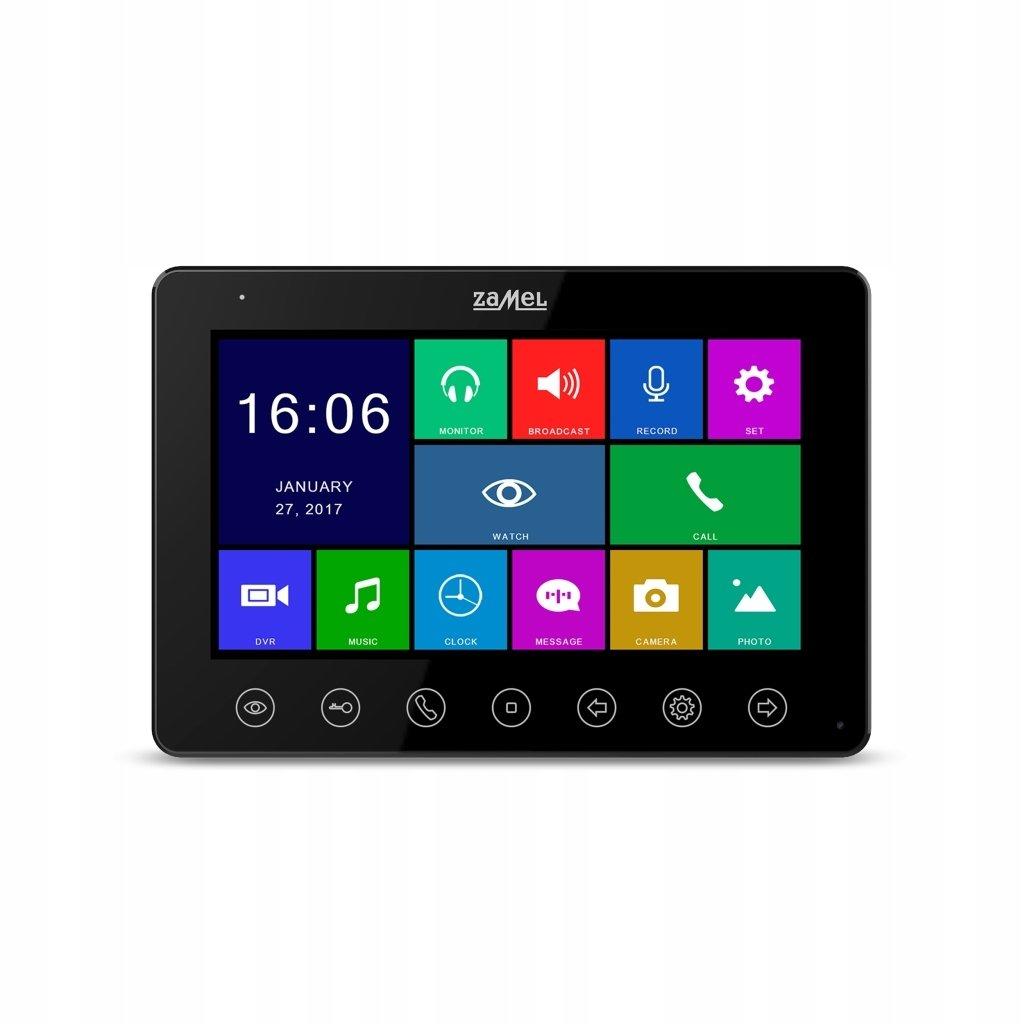

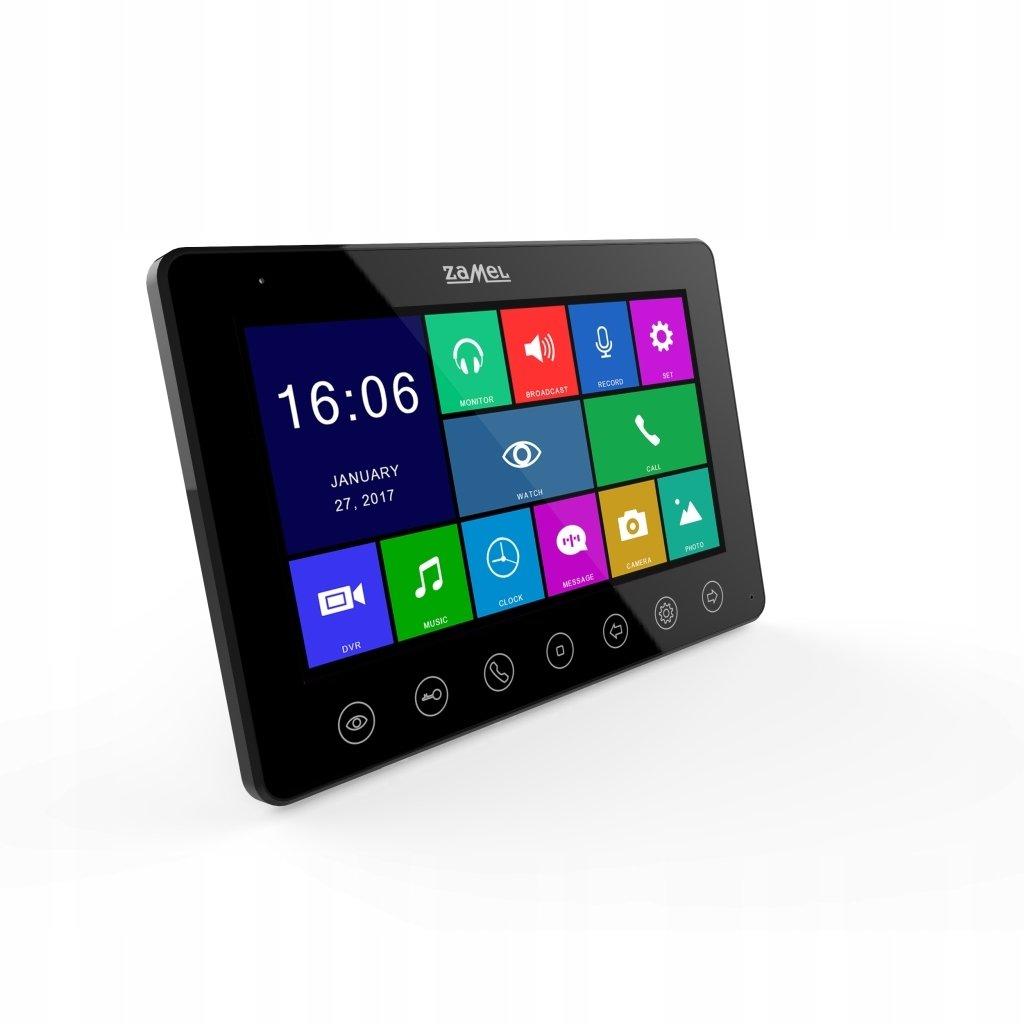

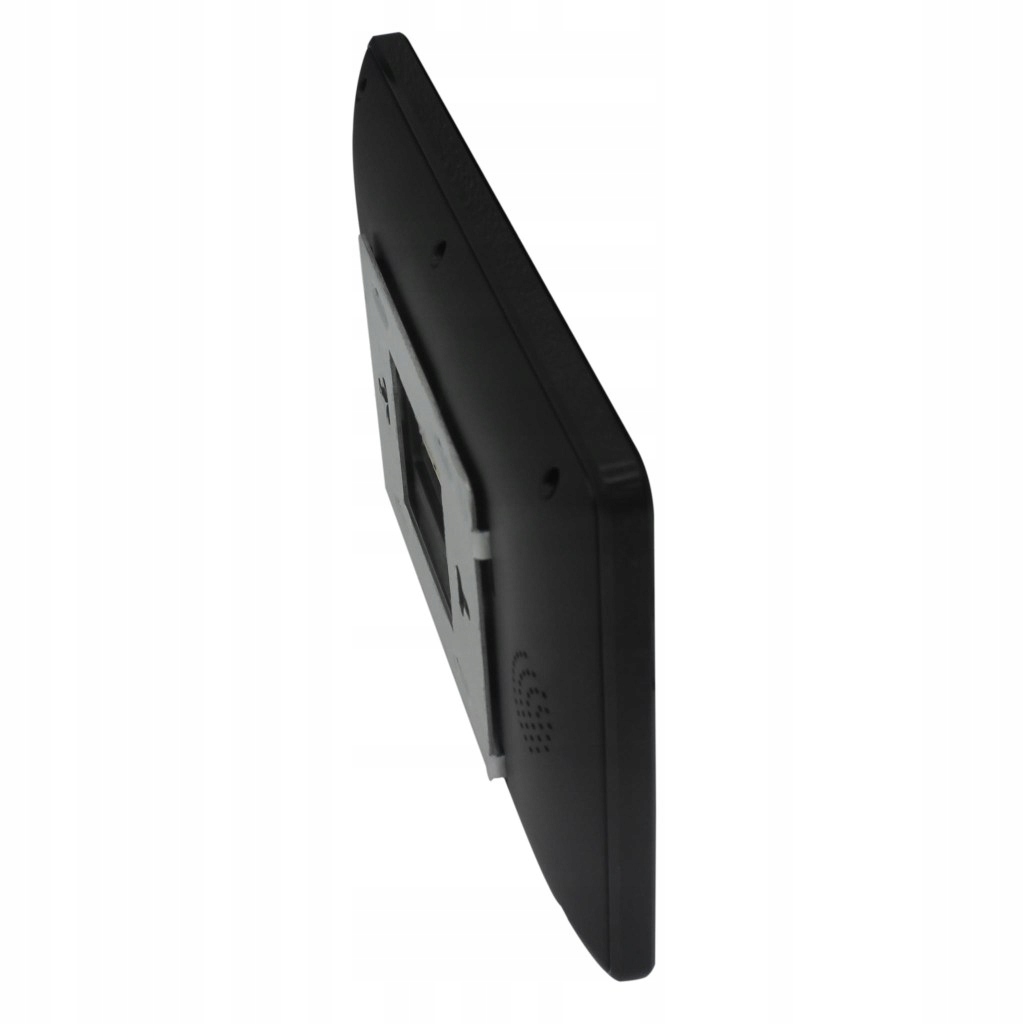

Zamel Wideomonitor 7 calowy z dotykowymi przyciskami czarny VP-808B ENT10000421

Nowoczesny domofon Entra Zamel VP-808B VO-812IDSP

KOMPLET Twój własny KOMPLET

domofon Entra Zamel

Opis produktu

Seria domofonów VP-800 to nowoczesne rozwiązanie zaprojektowane na potrzeby budownictwa jednorodzinnego oraz dwu, trzy i czterorodzinnego. Możliwość dowolnej konfiguracji podstawowego  zestawu z dostępnych w ramach serii paneli zewnętrznych oraz monitorów jest niewątpliwą zaletą systemu. Każdy zestaw można wzbogacić o dodatkowe panele zewnętrzne oraz monitory. Funkcjonalność ta jest szczególnie istotna w przypadku budynków o dużej powierzchni, a także posesji z kilkoma furtkami. Maksymalnie w ramach systemu można zgrupować cztery dowolne monitory oraz dwa dowolne panele zewnętrzne. Ponadto po podłączeniu dodatkowych kamer CCTV zestaw może pełnić funkcję rejestratora zdarzeń. System umożliwia komunikację zdalną dzięki zastosowaniu dodatkowej bramki IP.

Cechy produktu

• Kolorowy panel LCD.
• Instalacja 4 żyłowa.
• Intuicyjny interfejs.
• Komunikacja wewnętrzna.
• Funkcja rozgłoszeniowa.
• Sterowanie otwarciem bramy oraz furtki.
• Możliwość podłączenia dwóch kamer cctv do jednego monitora.
• Możliwość podłączenia dwóch paneli zewnętrznych.
• Możliwość wywołania obrazu z domofonu lub z dowolnej kamery cctv na żądanie użytkownika.
• Komunikacja dwustronna audio.
• Wysoka rozdzielczość obrazu 800x480.
• Urządzenie bez słuchawkowe z dźwiękiem wysokiej jakości.
• 10 stopni regulacji głośności rozmowy.
• 10 stopni regulacji jasności, kontrastu oraz nasycenia barw.
• 10 stopni regulacji głośności melodii.
• 13 polifonicznych melodii.

Instalacja monitora

1.Należy zastosować się do schematu okablowania wybranego systemu a następnie upewnić się co do poprawności wykonanych połączeń na  przewodach.

2. Ustalić pozycję montażu monitora; - zaleca się montaż na wysokości

1,5-1,6 metra.

3. Upewnić się co do odłączenia napięcia zasilającego (stan bez napięciowy) przed montażem.

4. Zainstalować ramkę na ścianie.

5. Połączyć przewody pod zaciski, zgodnie z odpowiednim schematem okablowania.

6. Zamontować monitor na ramce.

7. Załączyć napięcie zasilające po ukończeniu montażu.

Instalacja Panelu zewnętrznego

W trakcie montażu panelu zewnętrznego należy uszczelnić wodoodpornym silikonem powierzchnie tylnej ściany urządzenia oraz płaszczyznę montażu.

1. Upewnić się co do odłączenia napięcia zasilającego.

2. Wykonać połączenia kabli. Należy zastosować się do schematu okablowania a następnie upewnić co do poprawności wykonanych połączeń przewodów.

3. Ustalić pozycję montażu panelu - zaleca się montaż na wysokości 1,5-1,6 metra.

4. Wybierając pozycję do zamontowania należy pamiętać o unikaniu narażenia kamery na bezpośrednie działanie promieni słonecznych oraz na znaczne zacienienia.

5. Po uprzednim ustaleniu odpowiedniej wysokości wykonać otwory dla

instalowanego panelu zewnętrznego.

5a¹. Zamocować przystawkę kątową na płaszczyźnie montażu używając

kołki oraz wkręty.

6. Zdemontować wspornik wykręcając śrubę blokującą.

7. Zamocować wspornik na płaszczyźnie montażu używając kołków oraz

wkrętów.

8. Przeciągnąć przewód poprzez wspornik a następnie połączyć

z przewodami od panelu zewnętrznego korzystając ze schematu

podłączenia.

9. Zamocować panel bramowy na wsporniku mocując śrubę blokującą.

10. Załączyć napięcie zasilające po ukończeniu montażu.

Kompletny zestaw powinien zawierać co najmniej

1. Monitor.

2. Panel zewnętrzny.

3. Zasilacz.

• Producent :: Zamel
• Marka :: Entra
• Seria :: VP+VO
• Monitor - model :: VP-807B|VP-807W|VP-808|VP-808B|VP-808W|VP-809B|VP-809W|VP-816B|VP-816W|VP-817B|VP-817W|VP-819B|VP-819W|VP-829B|VP-829W
• Napięcie zasilania [V] :: 230
• Klasa szczelności [IP] :: 65
• Możliwość podłączenia dwóch paneli zewnętrznych :: Tak
• Ilość żył panel zewnętrzny:: 4
• Panel zewnętrzny - model: VO-811B|VO-811IDB|VO-811IDS|VO-811S|VO-812IDBP|VO-812IDSP
• Regulacja głośności :: Tak
• Sterowanie furtką :: Tak
• Sterowanie bramą :: Tak
• Temperatura pracy [°C] :: 0÷+40
• Napięcie zasilania przycisku [V] :: -
