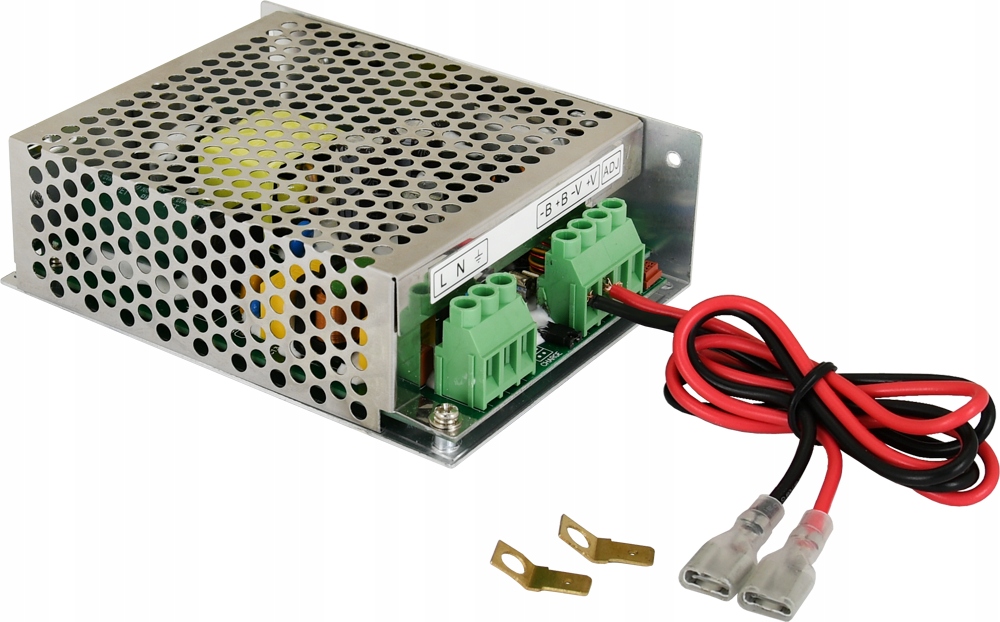

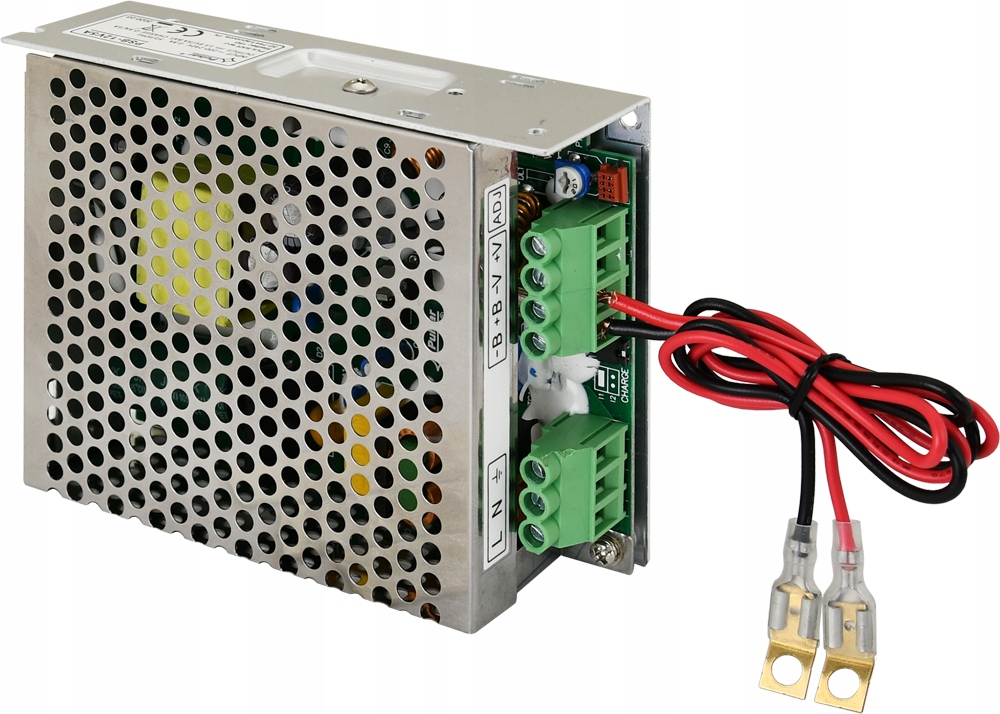

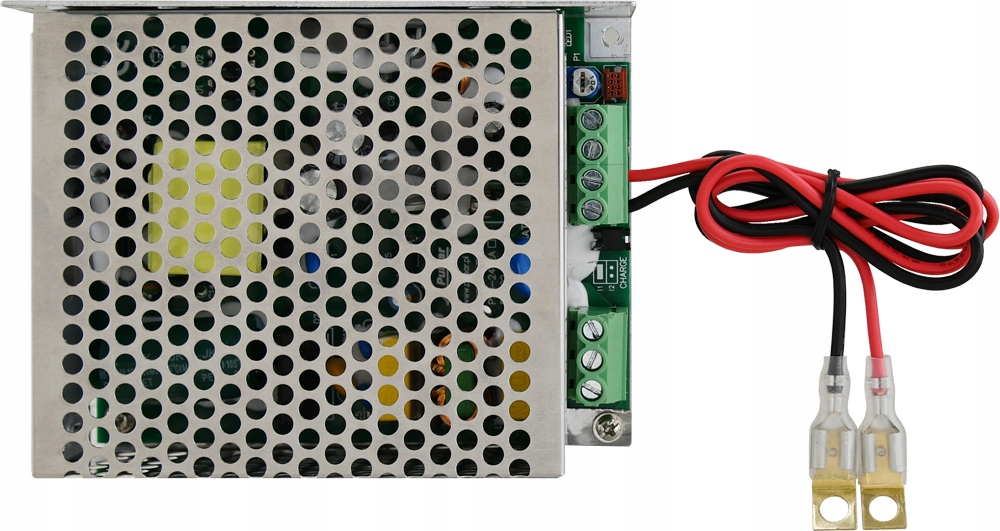

Zasilacz awaryjny Pulsar PSB-12V5A 13,8Vdc/5A

Produkt najwyższej jakości firmy Pulsar!

Główne cechy zasilacza:

• bezprzerwowe zasilanie DC 13,8V/5A
• duży zakres napięcia zasilania AC 200÷240V
• wysoka efektywność 87%
• monitorowanie ładowania i konserwacji akumulatora
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• dodatkowy prąd ładowania akumulatora 0,5A/1A, przełączany zworką
• zabezpieczenia wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• sygnalizacja optyczna LED
• zasadnicze zabezpieczenia:

  - przed zwarciami SCP

  - nadnapięciowymi OVP

  - przepięciowymi (wejście AC)

  - przeciążeniowymi OLP

Opis:

Zasilacz awaryjny jest przeznaczony do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (+/-15%). Zasilacz dostarcza napięcia U=13,8 V DC o wydajności prądowej:

1. Prąd wyjściowy 5A + 0,5A ładowanie akumulatora

2. Prąd wyjściowy 4,5A + 1A ładowanie akumulatora

Maksymalny łączny prąd dla urządzeń i akumulatora wynosi 5,5A.

Dane techniczne:

• Zasilanie: ~ 200 – 240V AC; 0,8A; 50/60 Hz
• Prąd rozruchowy: 40A
• Moc zasilacza: 76W
• Sprawność: 87%
• Napięcie wyjściowe (nastawy fabryczne): 11V÷13,8V DC – praca buforowa; 9,5V÷13,8V DC – praca bateryjna
• Prąd wyjściowy: 5A + 0,5A ładowanie akumulatora; 4,5A + 1A ładowanie akumulatora
• Zakres regulacji napięcia wyjściowego: 13,5÷14,5VDC
• Napięcie tętnienia: 100mV p-p max.
• Pobór prądu na potrzeby własne zasilacza (podczas pracy buforowej): ok. 10mA
• Prąd ładowania akumulatora: 0,5A lub 1A (przełączany zworką)
• Zabezpieczenie przed zwarciem SCP: elektroniczne, automatyczny powrót
• Zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
• Zabezpieczenie w obwodzie akumulatora OLP: bezpiecznik topikowy T6,3A
• Zabezpieczenie przepięciowe: warystory
• Zabezpieczenie nadnapięciowe OVP: >19 V (wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
• Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora
• Optyczna sygnalizacja pracy: tak; LED zielona - obecność napięcia AC
• Opcjonalne wyposażenie: Zestaw sygnalizacji optycznej LED PKAZ168
• Warunki pracy II klasa środowiskowa, -10 oC÷40 oC; wilgotność względna 20-90% (bez kondensacji)
• Wymiary: 129 x 98 x 36 (WxHxD)
• Waga netto/brutto: 0,32kg/ 0,36kg
• Klasa ochrony przeciwporażeniowej: I (pierwsza) - wymaga przewodu ochronnego
• Złącza: I/O PCB: 0,5 – 2,5 mm2 (AWG 26 – 12); wyjście sygnalizacji optycznej: gniazdo micromatch 4-pin
• Możliwość montażu na szynie DIN - wymaga uchwytu PSDIN1.
