Zestaw mieszający ze sprzęgłem hydraulicznym BPS 966 AP, dwa człony z zaworem obrotowym ARV 362, pompy AF RISO APH 15-7/130 (S)A BASIC

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 966 AP, dwa człony z zaworem obrotowym ARV 362, pompy AFRISO APH 160

• maksymalna temperatura: 90°C
• maksymalne ciśnienie: 6 bar
• moc: max 70 kW
• przyłącza od strony instalacji: GW G¾"
• przyłącza od strony kotła: G1"
• obieg 1: ARV 362 ProClick, Kvs 6,3 m³/h
• obieg 2: ARV 362 ProClick, Kvs 6,3 m³/h
• pompy obiegowe: AFRISO APH 160

ZASTOSOWANIE

Zestawy mieszające ze sprzęgłem hydraulicznym BPS służą do łączenia systemów grzewczych z dwiema częściami instalacji grzewczej spełniającej standardy PN-EN 12828. Zestawy te mogą być używane do połączenia instalacji grzejnikowej, układu grzewczego do podgrzewania wody użytkowej lub innych płaszczyznowych systemów grzewczych, jak podłogowe.

Zastosowanie sprzęgła hydraulicznego w zestawie umożliwia oddzielenie obiegów pompowych - zarówno obiegu pompowego źródła ciepła, jak i obiegów pompowych instalacji grzewczej. Zapewnia to odpowiednie warunki hydrauliczne dla pomp obiegowych poprzez równoważenie przepływów. Zapewnia to płynną pracę instalacji i źródła ciepła oraz zwiększa trwałość pomp obiegowych. Sprzęgło, dzięki swojej konstrukcji i funkcjom, pomaga również w odpowietrzaniu oraz usuwaniu zanieczyszczeń dzięki zaworowi spustowemu. Inną funkcją sprzęgła może być podniesienie temperatury wody powracającej do źródła ciepła. Zestawy mieszające BPS mogą być montowane na instalacji, zarówno w pozycji poziomej, jak i pionowej. Ważne jest, aby za pomocą filtrów zostało upewnione skierowanie zanieczyszczeń do dołu, aby ułatwić ich czyszczenie.

BUDOWA

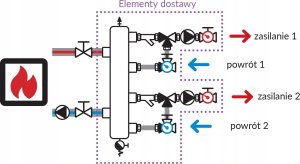

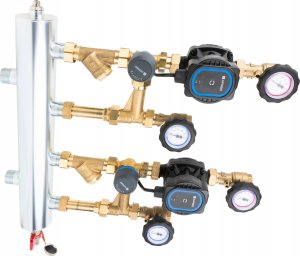

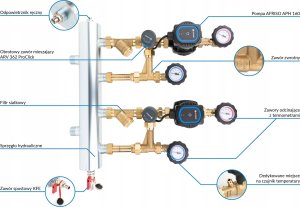

Zestawy mieszające BPS składają się z gotowych części instalacji, w tym ze sprzęgła hydraulicznego i dwóch członów do przyłączenia instalacji odbiorczych. Do sprzęgła można podłączyć bezpośrednio elementy zasilające odbiorniki, a także termostatyczny zawór mieszający ATM lub zawór obrotowy mieszający ARV ProClick. Człony są wyposażone w pompę i niezbędne elementy, takie jak filtry siatkowe, zawory zwrotne, termometry lub zawory odcinające. Sprzęgło ma obrotowy zawór spustowy-napełniający oraz ręczny odpowietrznik. Zestaw od strony źródła ciepła ma zewnętrzne gwinty G1 ", które uszczelnia się płaskim uszczelnieniem. Od strony instalacji zamontowane są zawory odcinające z wewnętrznym gwintem G¾”.

DANE TECHNICZNE

• Przyłącza od strony źródła ciepła G1”
• Przyłącza od strony instalacji GW G¾”
• Przepływ przez sprzęgło max 4,0 m3/h
• Moc sprzęgła max 70 kW przy ΔT = 15K
• Ciśnienie nominalne zestawu PN10
• Temperatura pracy zestawu max 90°C
• Ciśnienie nominalne sprzęgła PN16
• Stężenie glikolu max 50%
• Odpowietrznik ręczny, G1/2”
• Zawór spustowo-napełniający obrotowy, G1/2”
• Termometry Ø40 mm, 0÷100°C
• Filtry siatkowe GW G1”, PN10

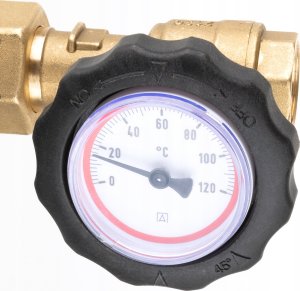

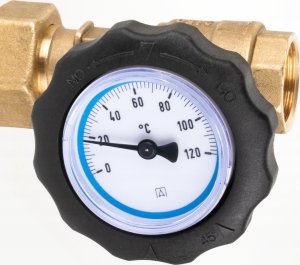

• Zawory odcinające G1’’ x GW G¾”, PN25
• Zawory zwrotne GW G1”, PN10

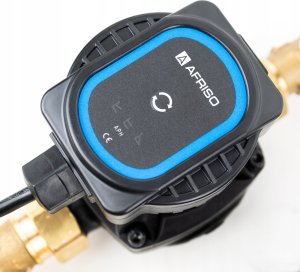

• Pompy obiegowe AFRISO APH 160 15-7/130 mm, 230 V AC, 45 W (z kablem 1,6m)

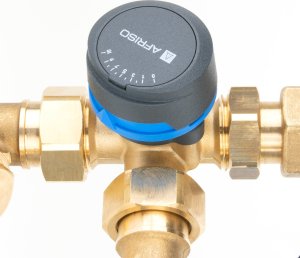

• Obrotowe zawory mieszające ARV 362 ProClick, Kvs 6,3 m3/h, PN10
